上两层框架车间结构CAD施工图纸(独立基础,6度抗震)(平面布置图)

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:多层厂房
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.5kN/平方米
  • 参考图纸:10张
  • 设计年代:近代

附件详情

结构设计说明 、基础平面布置图、柱 平面布置图 、屋架上弦支撑平面图、基础配筋详图、柱配筋详图、吊车梁平面图、屋架下弦支撑平面图、车间屋面板平面布置、BZ,ZZ,FZ大样图、梁,板配筋平面图、屋面梁,板配筋平面图、 楼梯详图 共10张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

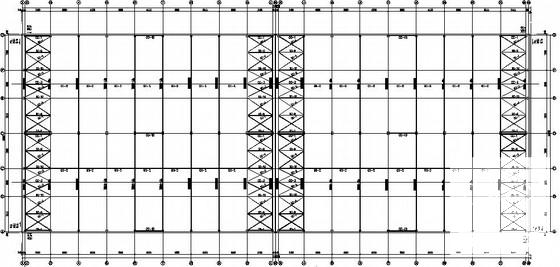

  • 上两层框架车间结构CAD施工图纸(独立基础,6度抗震)(平面布置图) - 1
    第 1 张图
  • 上两层框架车间结构CAD施工图纸(独立基础,6度抗震)(平面布置图) - 2
    第 2 张图
  • 上两层框架车间结构CAD施工图纸(独立基础,6度抗震)(平面布置图) - 3
    第 3 张图
  • 上两层框架车间结构CAD施工图纸(独立基础,6度抗震)(平面布置图) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
