两层独立基础钢框架办公楼结构CAD施工图纸(平面布置图)

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:5年
  • 建筑设计结构形式:钢结构
  • 钢结构:排架,轻钢结构
  • 基础形式 :独立基础
  • 结构安全等级:三级
  • 风压:0.40kN/平方米
  • 参考图纸:20张

附件详情

该资料包含:
结构设计总说明
柱脚节点 平面布置图
柱脚锚栓平面布置图
柱脚节点设计图

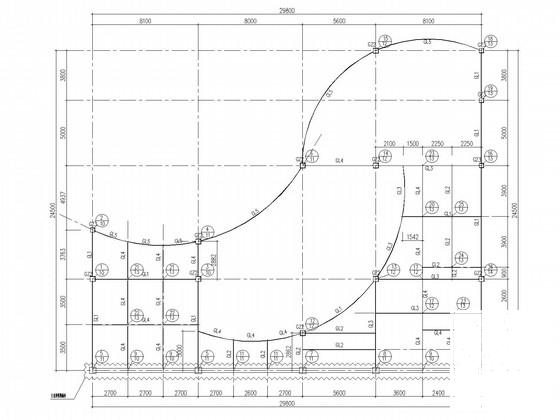

结构平面布置图
屋面层结构平面布置图
楼板配筋图
屋面层楼板配筋图

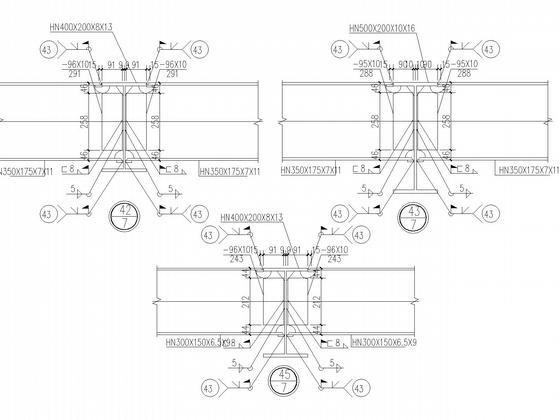

节点大样图
标准焊接大样
共20张图纸。

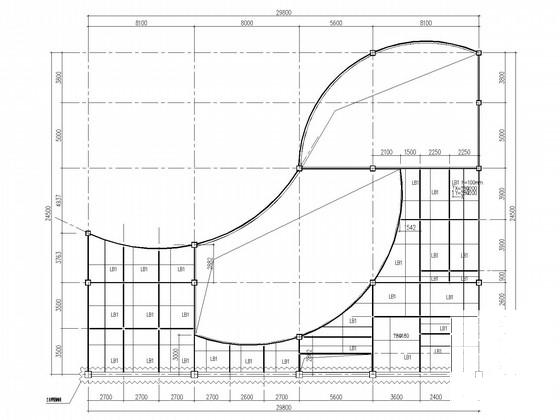

楼板配筋图

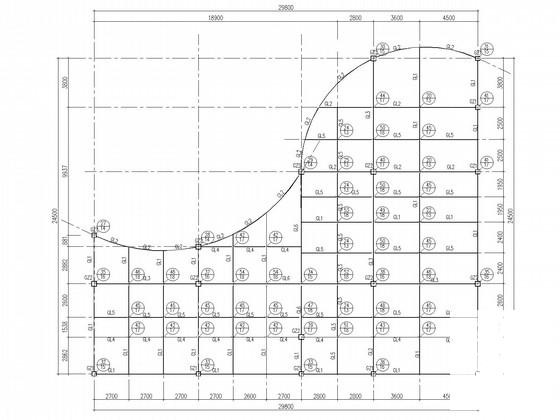

屋面层结构平面布置图

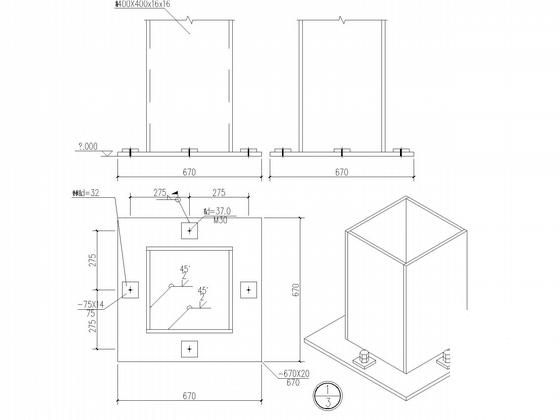

柱脚节点

节点

柱脚节点平面布置图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 两层独立基础钢框架办公楼结构CAD施工图纸(平面布置图) - 1
    第 1 张图
  • 两层独立基础钢框架办公楼结构CAD施工图纸(平面布置图) - 2
    第 2 张图
  • 两层独立基础钢框架办公楼结构CAD施工图纸(平面布置图) - 3
    第 3 张图
  • 两层独立基础钢框架办公楼结构CAD施工图纸(平面布置图) - 4
    第 4 张图
  • 两层独立基础钢框架办公楼结构CAD施工图纸(平面布置图) - 5
    第 5 张图
  • 两层独立基础钢框架办公楼结构CAD施工图纸(平面布置图) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
