独立基础双跨单层厂房结构CAD施工图纸(7度抗震)(平面布置图)

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:单层厂房
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构,钢筋混凝土结构,钢结构
  • 钢筋混凝土结构:框架
  • 钢结构:门式刚架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 结构最大跨度:23.3m
  • 抗震设防烈度:7度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.25kN/平方米
  • 参考图纸:8张
  • 设计年代:近代

附件详情

结构施工说明、基础平面布置图、檩条 平面布置图 、柱间支撑立面、刚架图、墙面檩条布置图共8张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

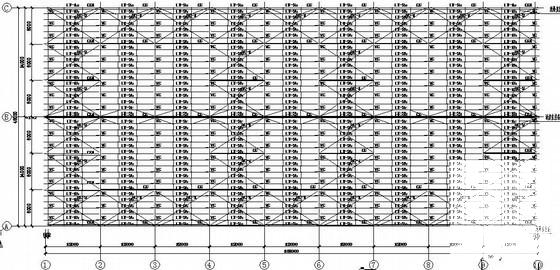

  • 独立基础双跨单层厂房结构CAD施工图纸(7度抗震)(平面布置图) - 1
    第 1 张图

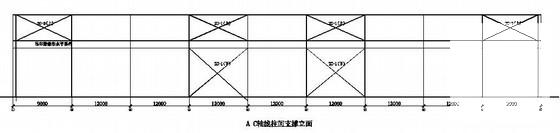

  • 独立基础双跨单层厂房结构CAD施工图纸(7度抗震)(平面布置图) - 2
    第 2 张图

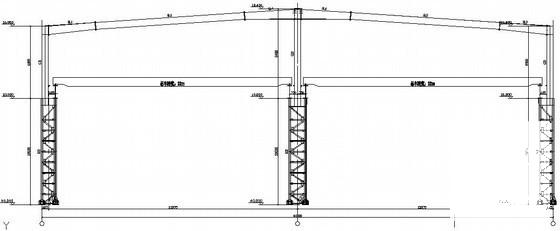

  • 独立基础双跨单层厂房结构CAD施工图纸(7度抗震)(平面布置图) - 3
    第 3 张图

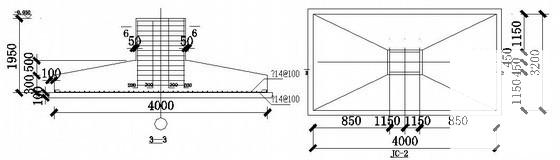

  • 独立基础双跨单层厂房结构CAD施工图纸(7度抗震)(平面布置图) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
