15层住宅楼群给排水消防CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计面积:8653.93平方米
  • 建筑地上层数:15层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:81张
  • 设计年代:近代
  • 供水分区:三区
  • 排水体制:雨污分流
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):20
  • 大样节点:卫生间
  • 项目所在地:江西

附件详情

  • 给排水设计说明 材料表
  • 喷淋平面图

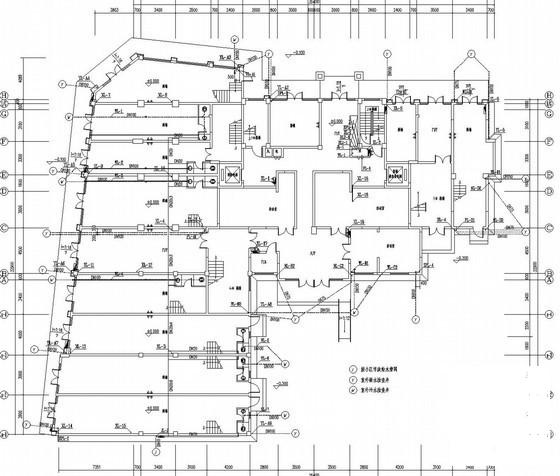

  • 给排水平面图
  • 给水系统原理图
  • 排水系统原理图
  • 冷凝水排水系统原理图
  • 雨水系统原理图
  • 消火栓系统原理图
  • 卫生间给排水大样图
  • 喷淋系统原理图

附件详情

建筑高度:48.3m
设计范围:红线范围内的室内给排水、雨水系统设计。
,共81张。

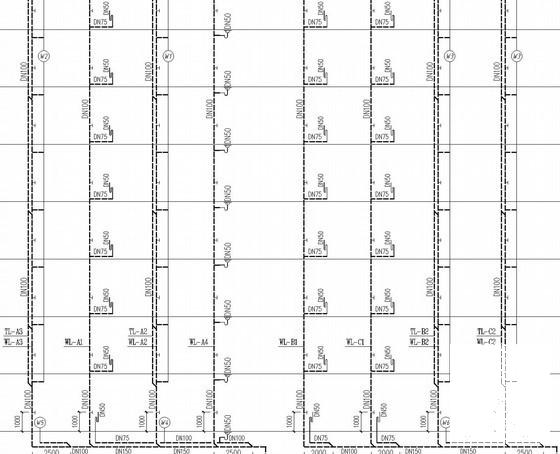

排水系统原理图

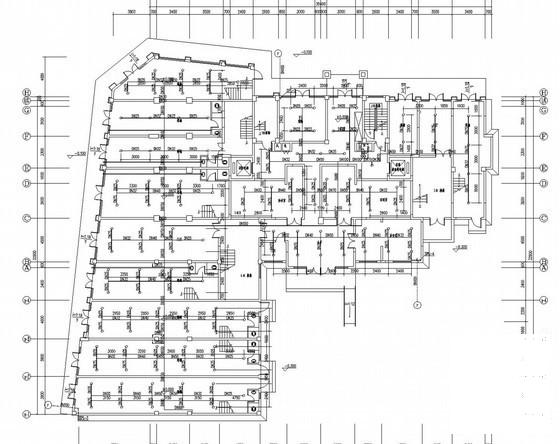

喷淋平面图

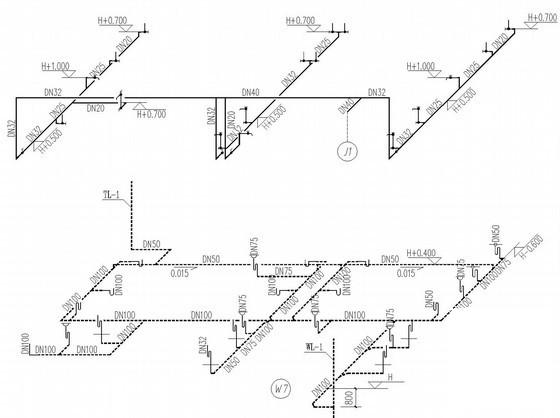

卫生间大样图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 15层住宅楼群给排水消防CAD施工图纸 - 1
    第 1 张图
  • 15层住宅楼群给排水消防CAD施工图纸 - 2
    第 2 张图
  • 15层住宅楼群给排水消防CAD施工图纸 - 3
    第 3 张图
  • 15层住宅楼群给排水消防CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
