沿河高层住宅楼群建筑结构施工图纸

  • 图纸设计深度:施工图
  • 其它专业图纸:结构
  • 建筑设计面积:22671平方米
  • 建筑层数:18
  • 设计效果图:无
  • 地下室建筑设计面积:4392平方米

附件详情

该资料为某沿河高层住宅楼群建筑结构图
某沿河边高层住宅楼由三幢群楼组成,主楼高18层,0.00下共三层高度,其中负一层为车库,负二层为活动层,负三层为结构层封闭。总建筑面积为22671平方米,地下层合计为4392平方米。结构体系为框架剪力墙结构,抗震设防烈度为6度。

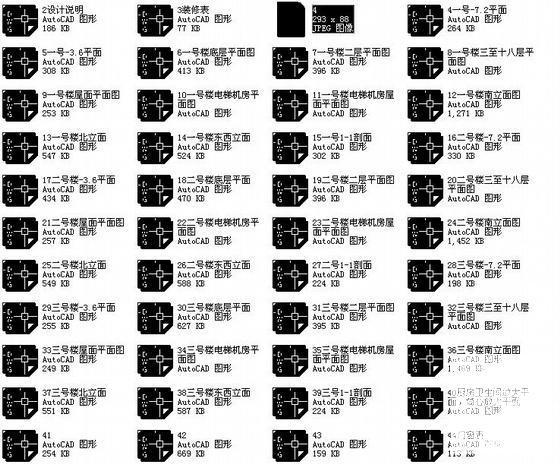

这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等,共43张图纸

另包括配套结构施工图。

2

2

3

3

4

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

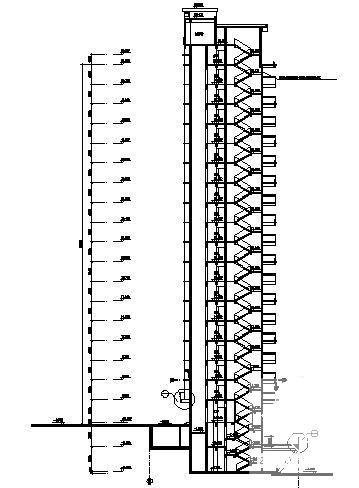

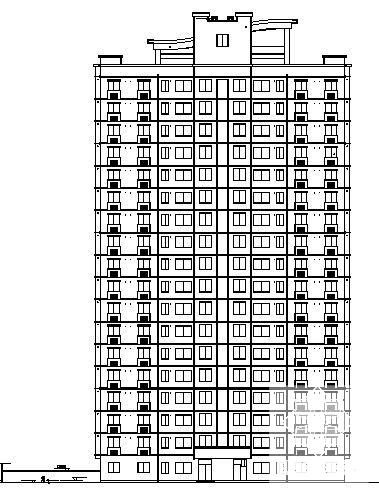

  • 高层住宅建筑施工图 - 1
    高层住宅建筑施工图 - 1
  • 高层住宅建筑施工图 - 2
    高层住宅建筑施工图 - 2
  • 高层住宅建筑施工图 - 3
    高层住宅建筑施工图 - 3
  • 高层住宅建筑施工图 - 4
    高层住宅建筑施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
