小区住宅楼群总体建筑设计方案设计施工图纸

  • 图纸设计深度:施工图
  • 建筑设计面积:82303.59 平方米
  • 占地面积:31000平方米
  • 建筑层数:11
  • 设计效果图:无
  • 有无人防:无

附件详情

某小区住宅楼群总体建筑设计方案图

西北长196米,西南宽144米,呈近似正方形,西高南低,高差约为5米,征地面积为31000平方米,建设占地面积为26000平方米。整个小区分为A、B、C三栋组成。其中A栋共七个单元(其中六个单元为18层 高层住宅 ,一个单元为11层小 高层住宅 )及一座幼儿园、一条商业步行街组成。B栋为11层小 高层住宅 ,由五个单元组成;C栋由六个单元组成(其中11层小高层住宅共四个单元,18层高层住宅共二个单元)。沿和平路及肉菜市场设置二层商业,沿中环路及区间路设置一层商业。地下一层为有两个出入口的停车库,地上二~十八层为住宅,集商业、住宅于一体 。总建筑面积 (计容积率)为 82303.59 平方米,包括住宅、商业、会所、居委会、垃圾房等。
2. 该项目建筑室内地面标高 0.000 相当于绝对高程61.15M。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

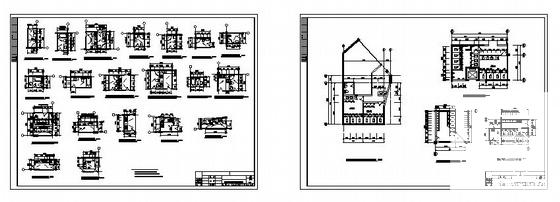

  • 方案设计施工图设计 - 1
    方案设计施工图设计 - 1

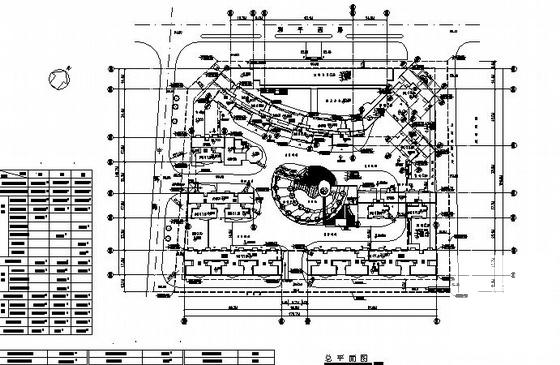

  • 方案设计施工图设计 - 2
    方案设计施工图设计 - 2

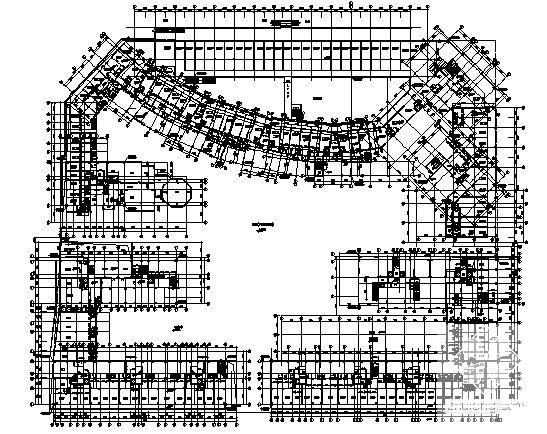

  • 方案设计施工图设计 - 3
    方案设计施工图设计 - 3

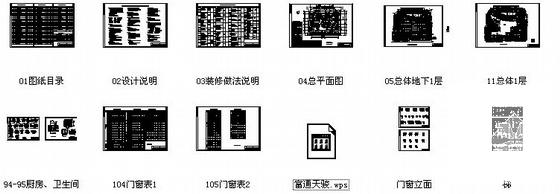

  • 方案设计施工图设计 - 4
    方案设计施工图设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
