29层剪力墙带地下室住宅楼结构CAD施工图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:29层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :箱形基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:8度抗震
  • 风压:0.3kN/平方米
  • 雪压:0.15kN/平方米
  • 地下室功能:车库,设备用房,其他
  • 参考图纸:30张
  • 设计年代:近代

附件详情

兰州某29层剪力墙带地下室住宅楼,地下一层地上29层,楼高84.30m,采用箱基。
该资料包含: 结构设计说明 、箱基底板结构图、基础平面布置图、地沟平面布置图、各层梁配筋图、各层梁配筋图、剪力墙暗柱施工图、剪力墙 平面布置图 、剪力墙连梁表、楼梯施工图等共30张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

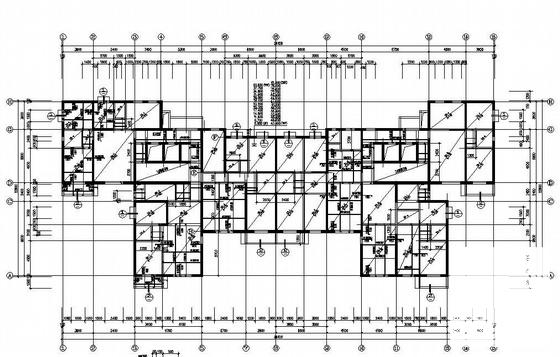

  • 29层剪力墙带地下室住宅楼结构CAD施工图纸 - 1
    第 1 张图

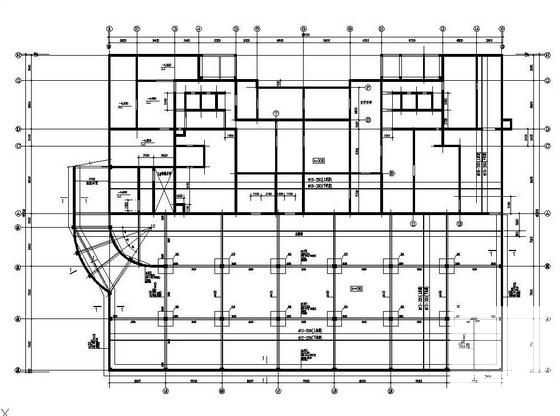

  • 29层剪力墙带地下室住宅楼结构CAD施工图纸 - 2
    第 2 张图

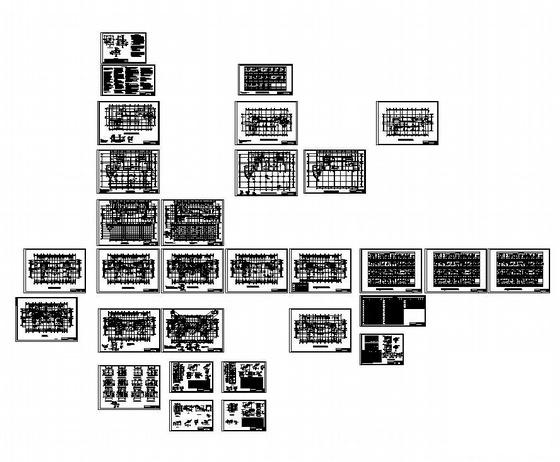

  • 29层剪力墙带地下室住宅楼结构CAD施工图纸 - 3
    第 3 张图
  • 29层剪力墙带地下室住宅楼结构CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
