26层带地下室、塔楼剪力墙结构CAD施工图纸

  • 建筑类别:住宅
  • 建筑高度:高层建筑
  • 地上层数:26层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 抗震设防烈度:8度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.25kN/平方米
  • 参考图纸:18张

附件详情

结构设计总说明、桩位平面图、基础平面图、基础筏板配筋平面图、基础梁配筋平面图、地下室留洞平面图、标准层留洞平面图、地下室剪力墙定位结构平面图、地下室顶结构平面图、地下室顶梁配筋平面图、剪力墙定位结构平面图、结构平面图、屋顶(电梯机房)结构平面图、塔楼屋面剪力墙定位结构平面图、 楼梯详图 共18张图纸。

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

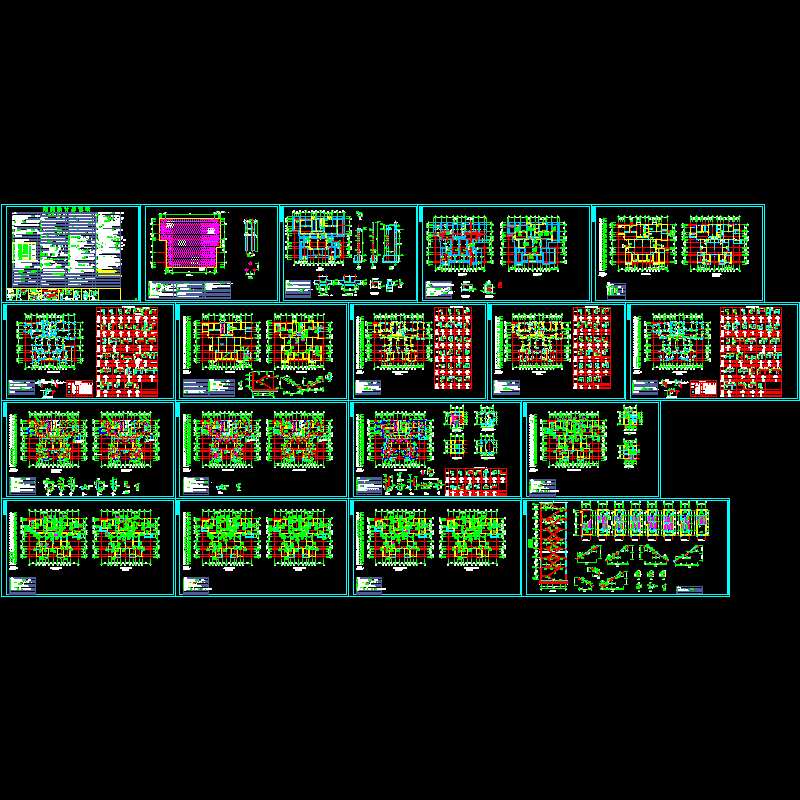

  • 26层带地下室、塔楼剪力墙结构CAD施工图纸 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
