33层剪力墙住宅楼结构施工图纸(带计算书)

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:33层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.50kN/平方米
  • 参考图纸:26张

附件详情

结构工程说明、桩基础 平面布置图 、承台详图、模板图、墙定位图、梁配筋图、板配筋图、计算书共26张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

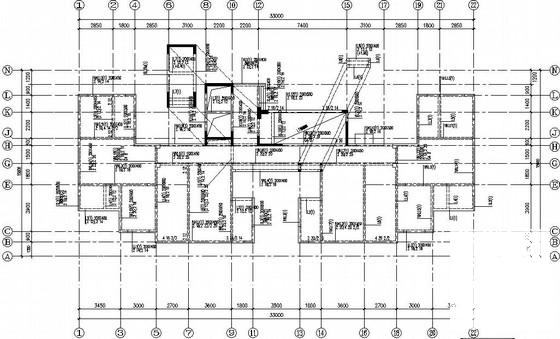

  • 剪力墙结构住宅楼 - 1
    剪力墙结构住宅楼 - 1

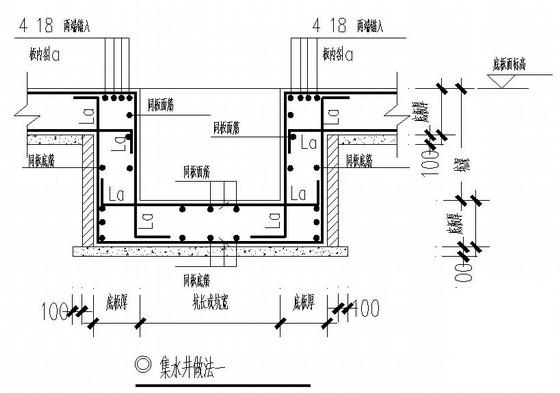

  • 剪力墙结构住宅楼 - 2
    剪力墙结构住宅楼 - 2

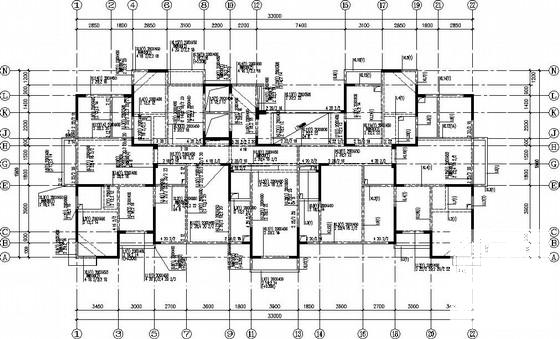

  • 剪力墙结构住宅楼 - 3
    剪力墙结构住宅楼 - 3

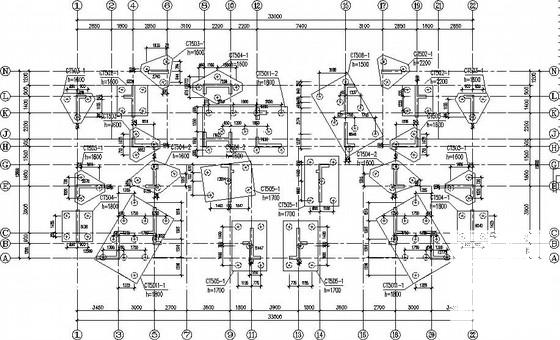

  • 剪力墙结构住宅楼 - 4
    剪力墙结构住宅楼 - 4
以上是部分截图,请下载附件后查看完整高清内容
