31层商住建筑通风排烟系统设计施工图纸

  • 附件设计说明:有
  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑地上层数:31层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:56张
  • 设计年代:近代
  • 设计内容:通风,防排烟
  • 送风方式:散流器送风,其他
  • 项目所在地:四川

附件详情

  • 设计施工说明
  • 正压送风系统原理图
  • 系统剖面图
  • 通风平面图
  • 电梯机房层屋顶平面图

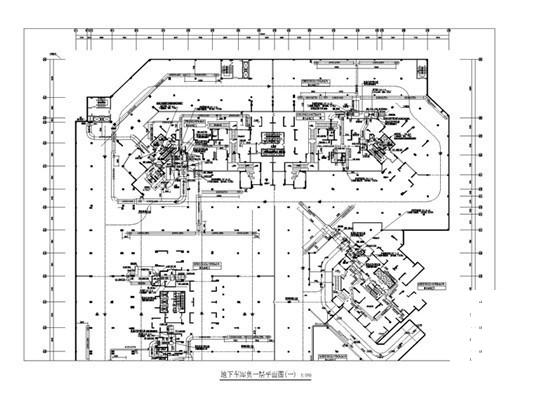

  • 车库通风排烟平面图
  • ......

附件详情

一、项目概要:
工程为7栋建筑的通风及防排烟设计,包括商业楼与商住楼,其中2#、6#、7#、8#为24层高层,3#、4#为31层高层 ,5#为25层高层 ,地下2层为车库及设备用房......
二、防排烟系统:
1.主楼:合用前室、防烟楼梯间设加压送风系统
2.裙楼:消防电梯前室设加压送风系统
3.商业:由外窗自然排烟,外窗面积不小于地面面积的2%,到最远点距离小于30m。
4.地下:共22个防火分区,共计38个防烟分区,设38个机械排烟系统,每个防烟分区不大于2000m2,且不跨防火分区。对外坡道自然补风,其它设机械补风,补风量不小于排烟量的 50%。换气次数6次/h......
三、通风系统:
1.地下汽车库设机械排风系统,发电机房由竖井自然进风,排风由其自带的风扇排风。
2.住宅部分:有外窗的卫生间靠可开启的外窗自然通风,封闭式卫生间设排气扇。
3.商业的人员新风按每人每小时40m/h设计......
图纸共56张

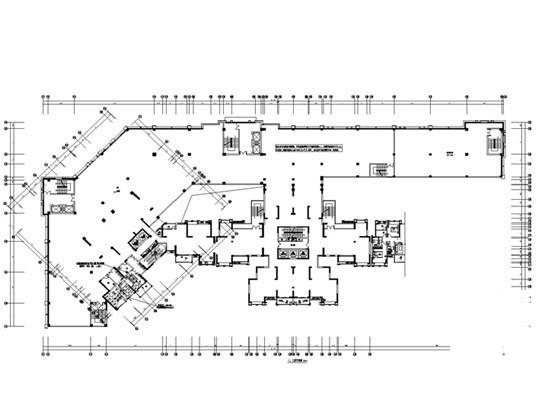

商业楼通风平面图

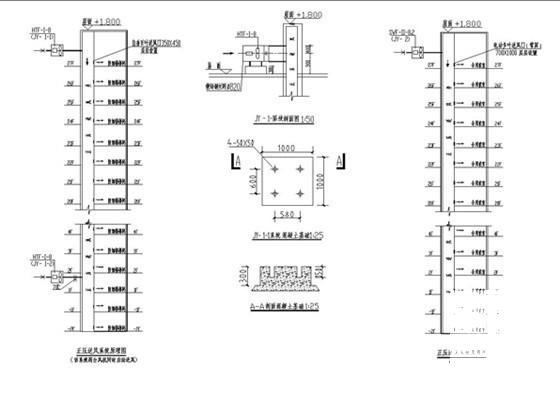

正压送风系统原理图

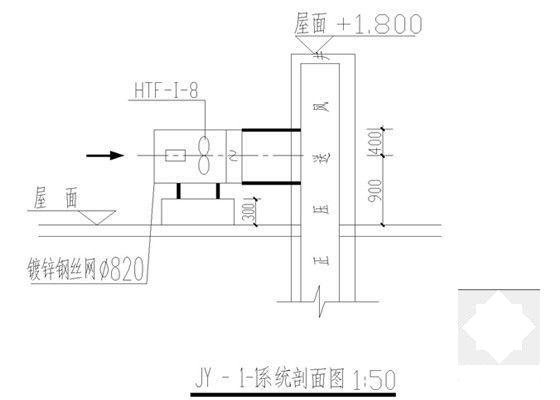

系统剖面图

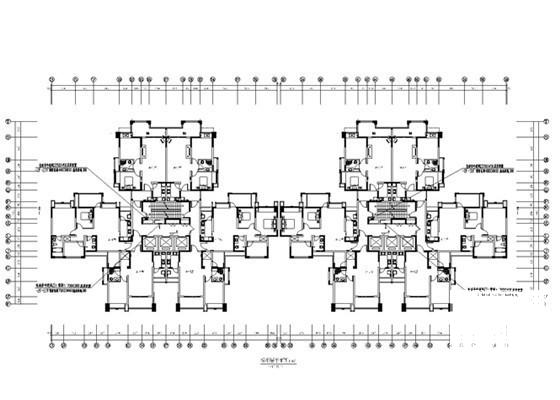

商住楼通风平面图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 建筑通风系统 - 1
    建筑通风系统 - 1
  • 建筑通风系统 - 2
    建筑通风系统 - 2
  • 建筑通风系统 - 3
    建筑通风系统 - 3
  • 建筑通风系统 - 4
    建筑通风系统 - 4
  • 建筑通风系统 - 5
    建筑通风系统 - 5
以上是部分截图,请下载附件后查看完整高清内容
