住宅人防工程暖通施工图纸cad平面图

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:单层建筑
  • 建筑设计面积:4997.78平方米
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 设计内容:防排烟
  • 项目所在地:江苏
设计总说明:1、项目概要:该项目为 江苏省住宅人防工程 暖通施工图 2021 ; 建筑技术指标:该项目位于地下一层,建筑埋深最低点标高-2.700(最深处),本人防工程为附建式甲类人防工程,设计区建筑设计面积:7020.89平方米,人防防护面积:4997.78,平时功能为自走汽车库。 该项目耐火等级:一级;人防区平时划分为3个防火分区。
2、设计范围及内容:对相关场所设置必要的防排烟措施及相应的控制措施,保证火灾时人员疏散和消防救援的要求:
1、防烟设施:该项目楼梯间均为直通室外的封闭楼梯间,首层设置直通室外的疏散门
2、排烟设施:地下机动车库设置排烟系统。
部分图纸展示:
防火分区 R-1 进风机房平面图.jpg
防火分区 R-1 排风机房平面图.jpg
以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

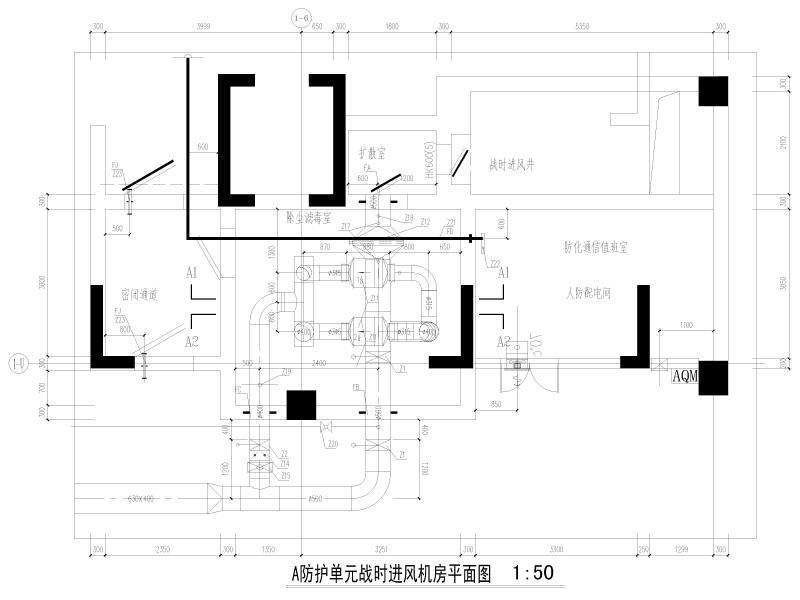

  • A防护单元战时进风机房平面图
    A防护单元战时进风机房平面图

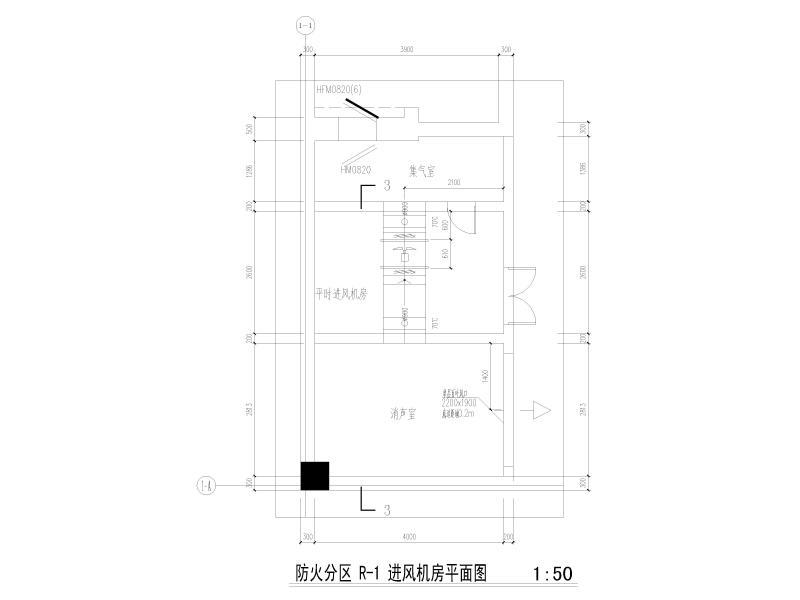

  • 防火分区 R-1 进风机房平面图
    防火分区 R-1 进风机房平面图

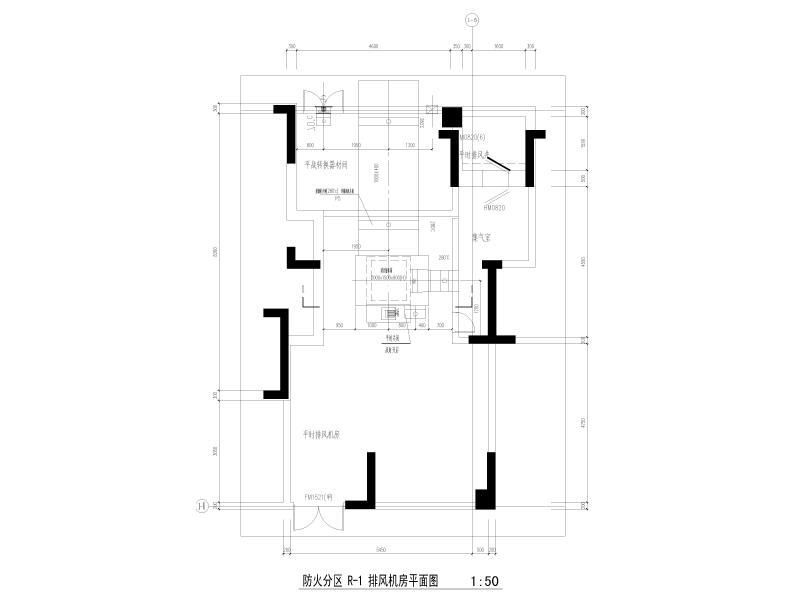

  • 防火分区 R-1 排风机房平面图
    防火分区 R-1 排风机房平面图

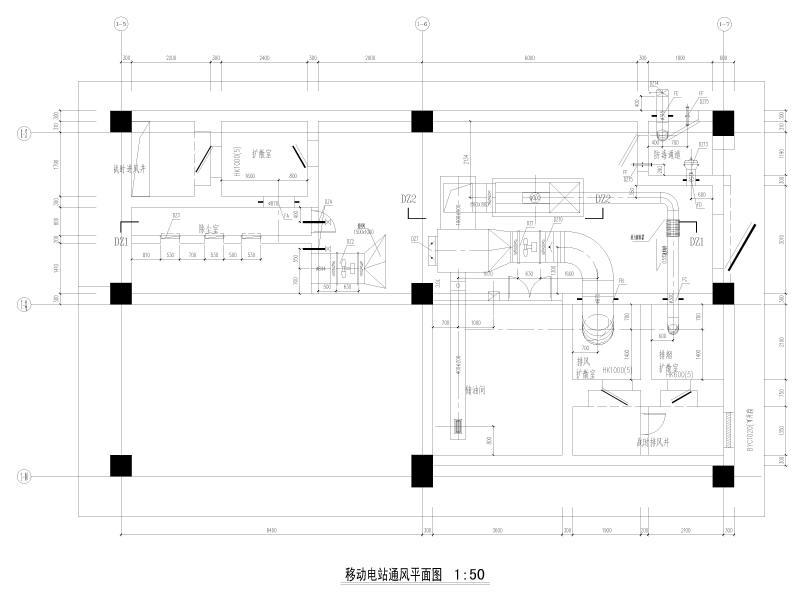

  • 移动电站通风平面图
    移动电站通风平面图

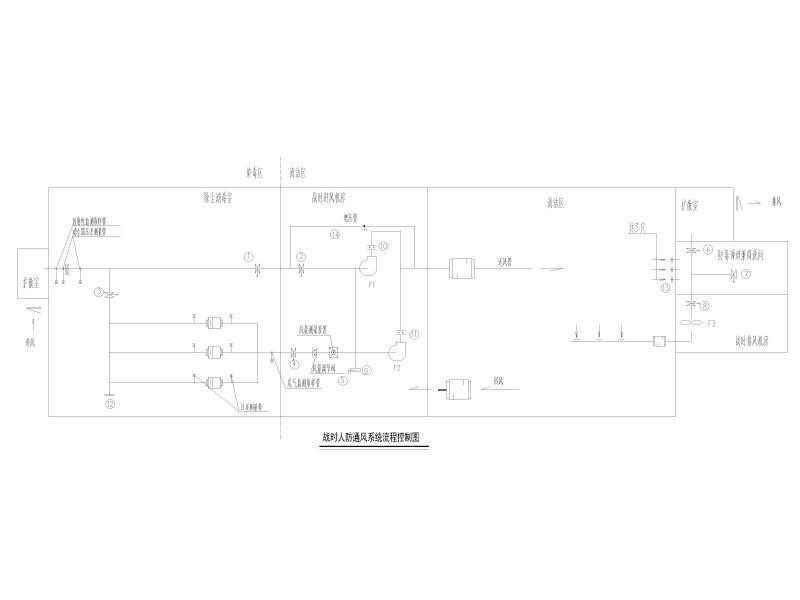

  • 战时人防通风系统流程控制图
    战时人防通风系统流程控制图
以上是部分截图,请下载附件后查看完整高清内容
