酒店工程暖通施工大样图平面图及系统图,安装详图

  • 设计详细说明:有
  • 建筑类别:酒店
  • 建筑设计面积:22829.14平方米
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 设计内容:通风
  • 项目所在地:广东
项目概要:该项目为 广东省酒店工程 暖通施工图 (含大样图、安装详图) ,风施层数地下一层,地上十一层,风施高度45.8米,属一类高层公共建筑,地下车库中危二级。地下车库4873.05平方米;地上17956.09平方米。地下车库分三个防火分区,面积分别为防火分区一3755.71平方米、防火分区二555.44平方米、防火分区三160.19平方米。地下车库设置机械排风及排烟系统。
系统设计:
1、本地下室所有的封闭楼梯间均在首层设有直接通往室外的窗,因此符合自然排烟条件。
2、地下汽车库平时排风系统和火灾排烟系统合并设置。排烟量按体积不小于6次/h换气次数考虑。
部分图纸展示:

以下是附件的其中一部分截图,共10张,您也可以 搜索 更多您想要的资源

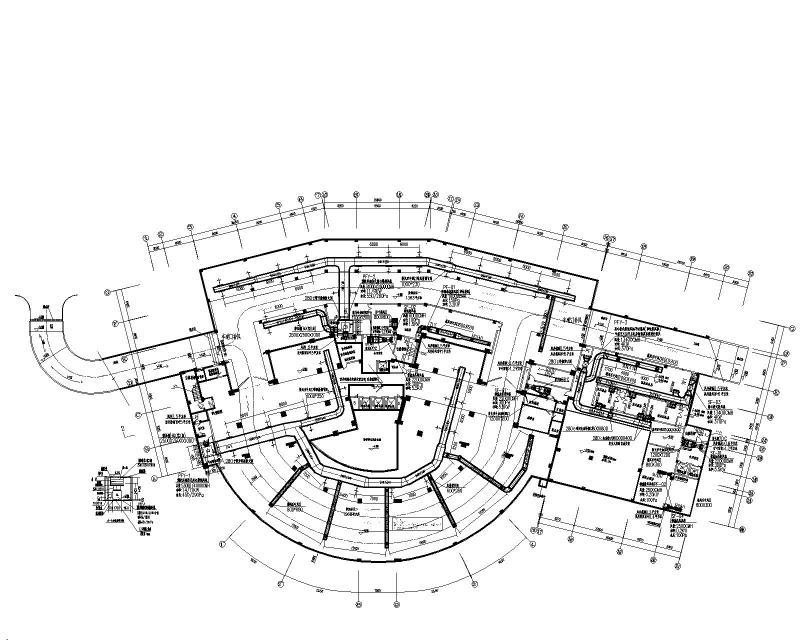

  • 地下室通风平面图
    地下室通风平面图

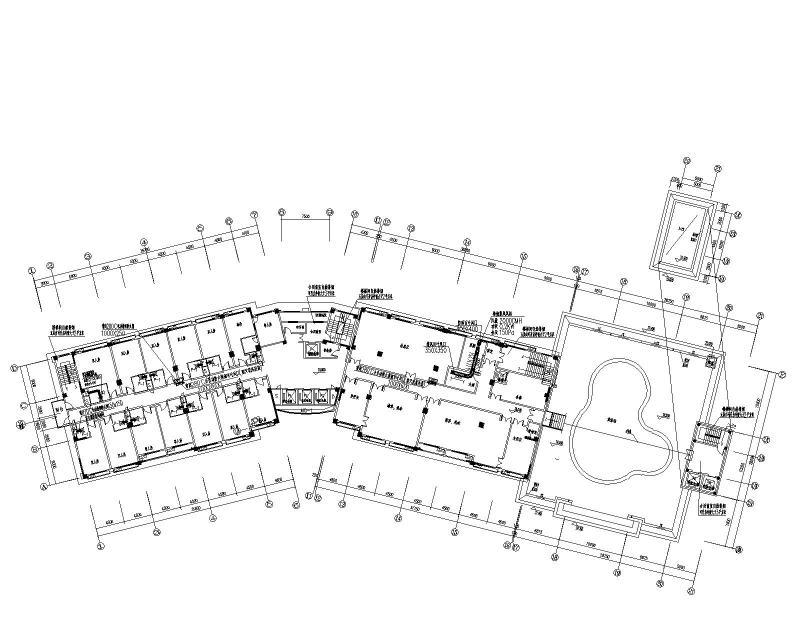

  • 三层通风平面图
    三层通风平面图

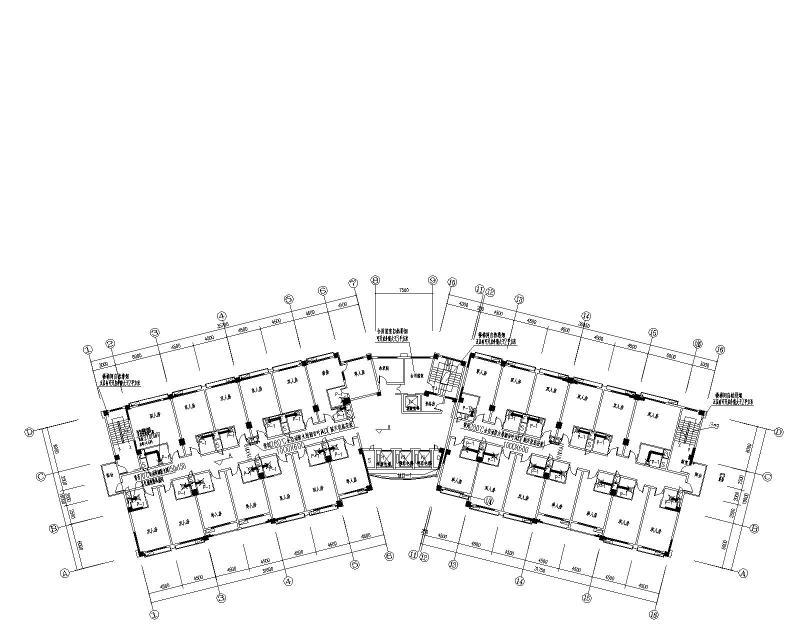

  • 十至十一层通风平面图
    十至十一层通风平面图

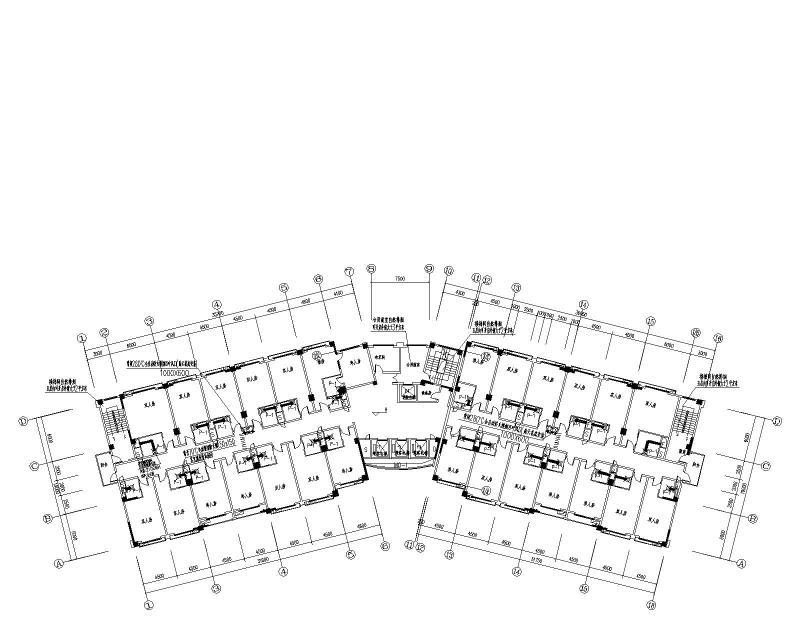

  • 四层通风平面图
    四层通风平面图

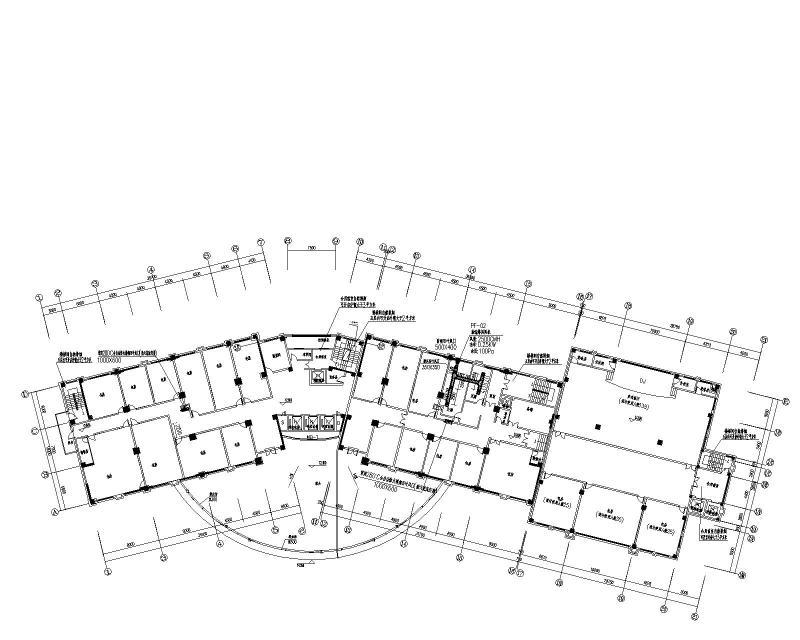

  • 五至九层通风平面图
    五至九层通风平面图
  • 穿墙风管(连防火调节阀)安装图
    穿墙风管(连防火调节阀)安装图
  • 穿伸缩缝风管防火阀安装图
    穿伸缩缝风管防火阀安装图
  • 地下室加压送风系统图
    地下室加压送风系统图
  • 地下室加压送风系统图1
    地下室加压送风系统图1
  • 排烟风柜安装大样
    排烟风柜安装大样
以上是部分截图,请下载附件后查看完整高清内容
