小区室外给排水CAD施工图纸.dwg

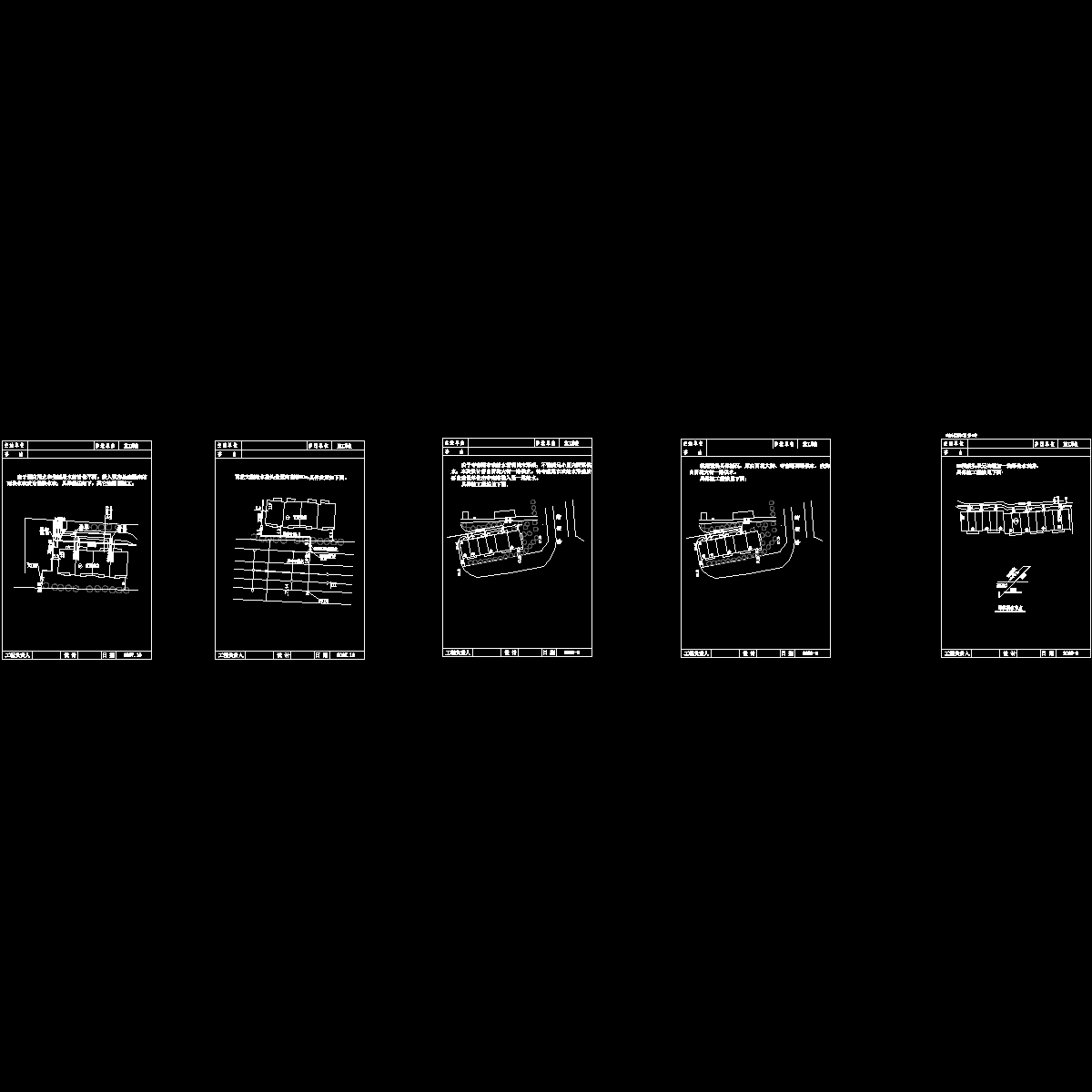

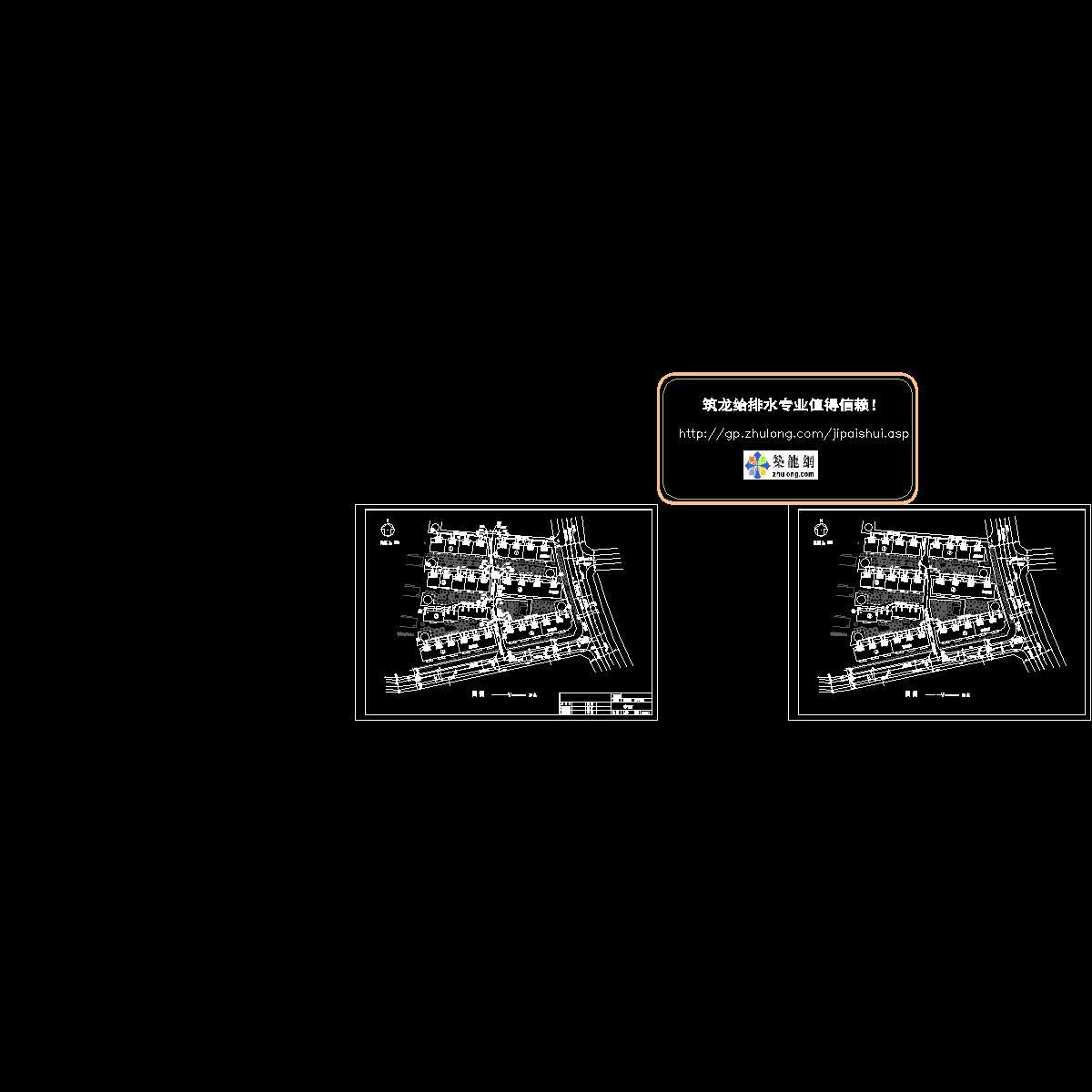

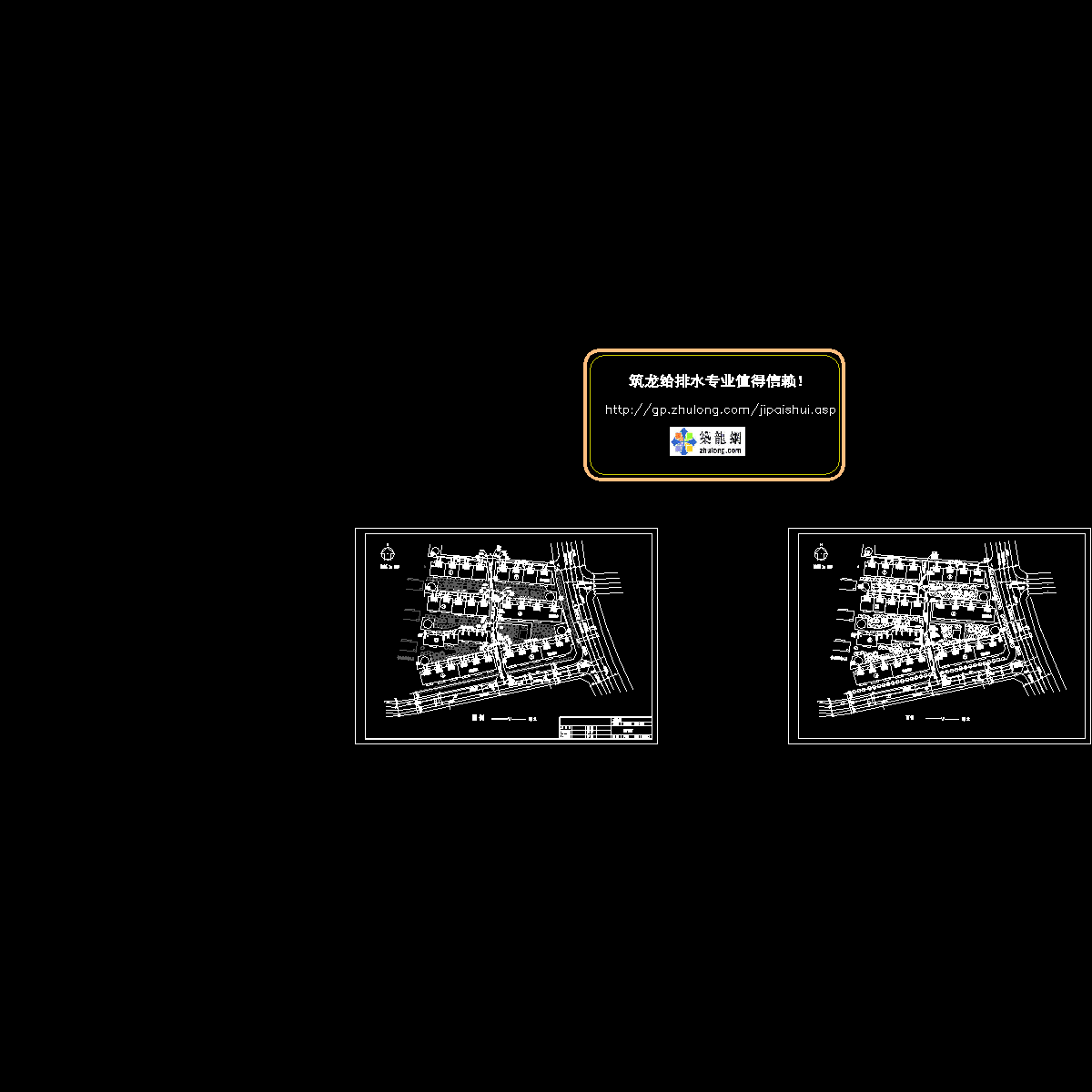

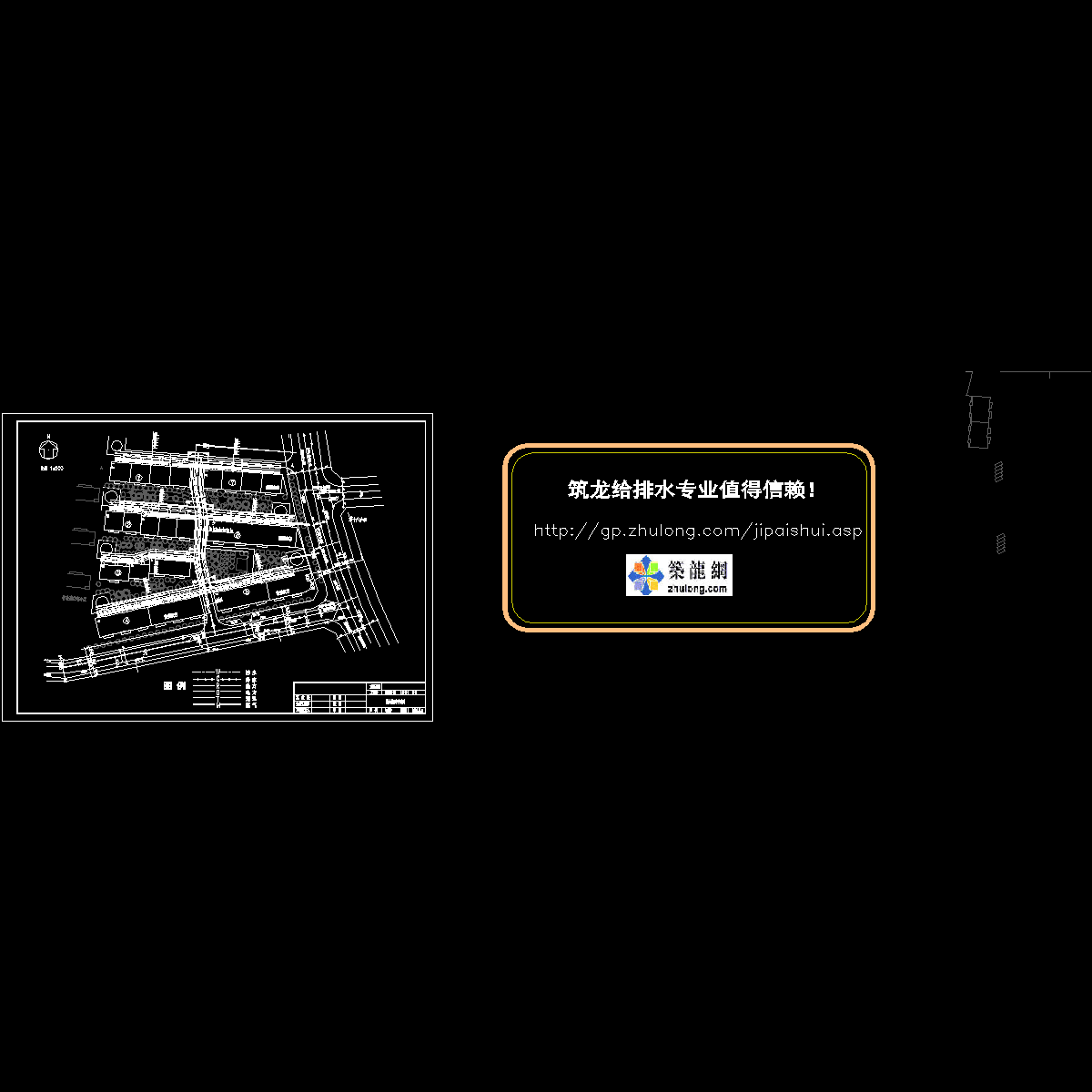

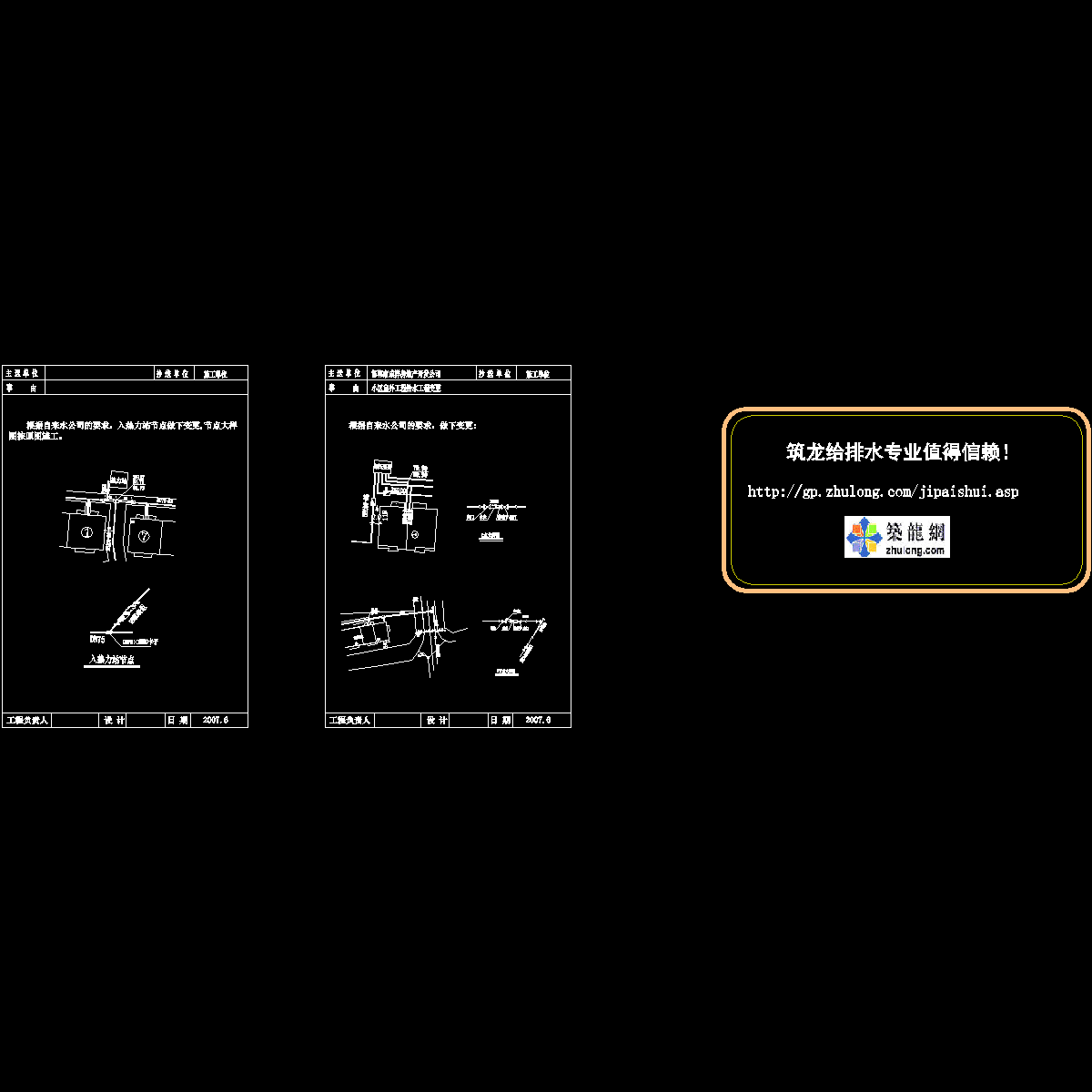

附件详情 一、设计依据 　　1.国家建筑标准设计图集。 　　2.甲方提供的建筑平面图、雨污水规划图等资料。 　　二、 本图为某村改造工程A区室外给水、污水工程施工图。 　　三、 本图采用黄海系高程,北京三度带座标.图中所注尺寸单位:除管径为毫米外，其它均以米计.图中所注污水标高为管内底标高,给水标高为管中心标高。 　　四、 污水工程 　　1.管材: 主材采用D300平口钢筋混凝土管. 　　2.管道基础: 沟槽无地下水时,采用20cm3:7灰土垫层,C15, 180°混凝土枕基,参照国标图95S516-6执行;沟槽有地下水时,应进行施工降水以保证干槽施工，降水完毕后，基础下采用20cm碎石垫层。 　　3.管道接口: 1:2.5水泥砂浆抹带接口,参照国标图95S516-17执行。 　　4.检查井: 主线部分采用?1000收口式砖砌圆形检查井,井盖采用重型球墨铸铁井盖，楼前的检查井采用?1000圆形砖砌检查井，井盖采用?1000轻型球墨铸铁井盖，检查井内外壁勾缝后均采用1:2.5防水水泥砂浆抹面至井顶部, 参照国标图02S515-20执行。 　　5.化粪池采用砖砌化粪池,型号分别为Z3-6SQF（6立方米）、Z4-9SQF（9立方米）。 　　6.待主体施工完毕后，校核出户管的标高、管径、位置无误后方可施工，当出户管与本施工图不同时，楼前污水井位置以楼房实际出户管位置及管径为准。 　　7.污水管道安装完毕后,按规范做闭水试验,合格后方可回填。 　　8.沟槽回填: 采用2:8灰土分层夯填，密实度95%。五、市政给水、消防 　　1.管材: 市政给水管径大于等于75MM采用球墨铸铁管及管件,小于75MM采用PP-R管道；消防管道采用球墨铸铁管及管件。 　　2.阀门：采用闸阀,型号为 Z45X-10. 　　3.管道基础: 素土夯实基础,遇特殊地段特殊处理. 　　4.管道接口: 球墨管采用胶圈柔性接口,局部铸铁管件采用1:2.5石棉水泥砂浆打口;PP-R给水管采用热熔粘接，;水表井,闸门井,消火栓井做法均参见自来水公司定型图砌筑. 　　5.水表及消火栓: 小区入口设总表,消火栓采用DN100双口消火栓,型号SX100-1.0,详见88S162。 　　6.沟槽回填: 道路结构层以下50cm要求2：8灰土分层夯填，, 其余采用素土夯填，密实度95%以上. 　　7.管道安装完毕,按<<室外给排水施工及验收规范>>进行冲洗.消毒试压. 　　六、其它注意事项 　　1、施工前复测原给水管道及相关管道高程，如与设计不符，请与设计及时联系。 　　2、本图中所有出户管位置、标高、管径均应与出户管道为准。 　　3、未述及事项均按国家有关规范进行。
