产业园总平面及外网工程电气施工图纸

搜索更多资源
  • 建筑类别：工业建筑
  • 建筑设计结构形式：其他结构
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 节点大样：线管,电缆,灯具,其它
  • 接地方式：TT
  • 项目所在地：湖北
  • 强电设计：供配电系统,电气照明,其它
  • 弱电设计：其它

该附件为产业园总平面及外网工程电气图纸。

概况：
该项目为湖北武汉某汽车科技产业园和承汽车配件工厂总平面及外网工程。

设计范围：
强弱电预埋管及强电电缆走向
厂区路灯平面
路灯控制箱系统
厂区消防报警干线

部分图纸摘录：

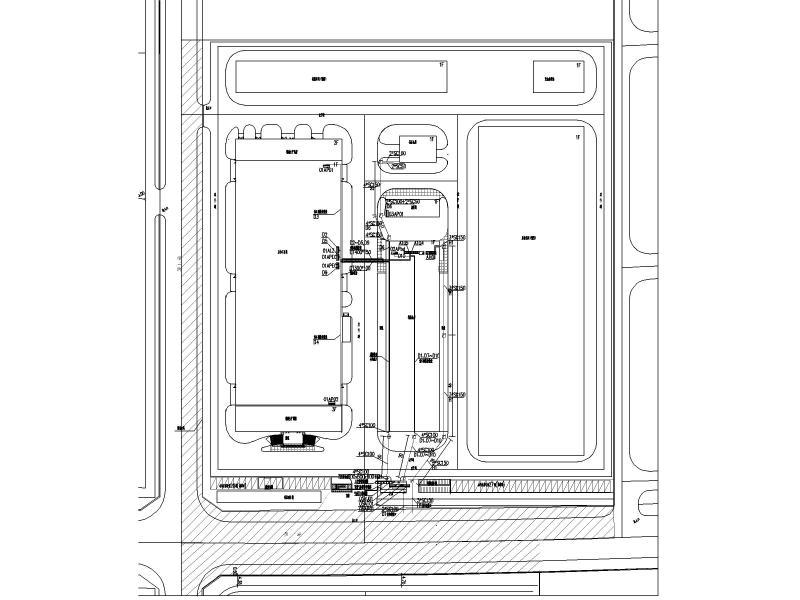

强弱电预埋管及强度电缆走向图

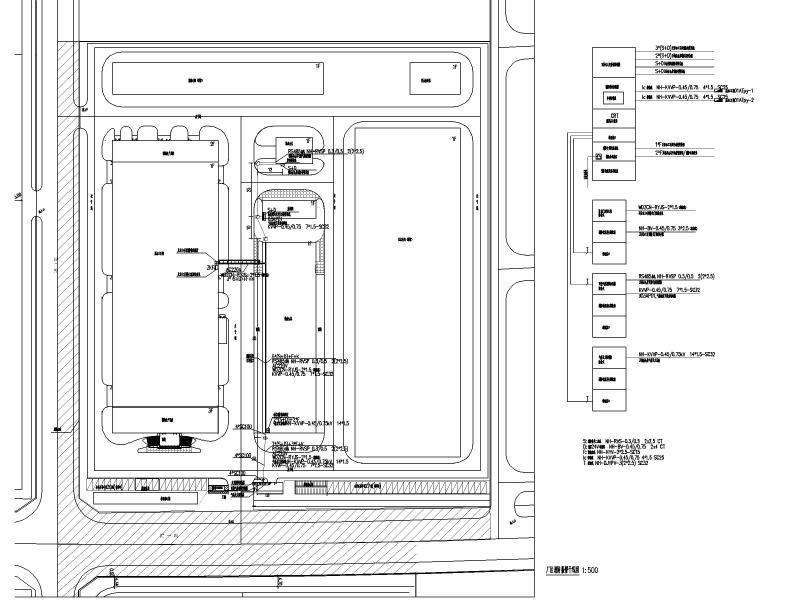

消防报警干线图

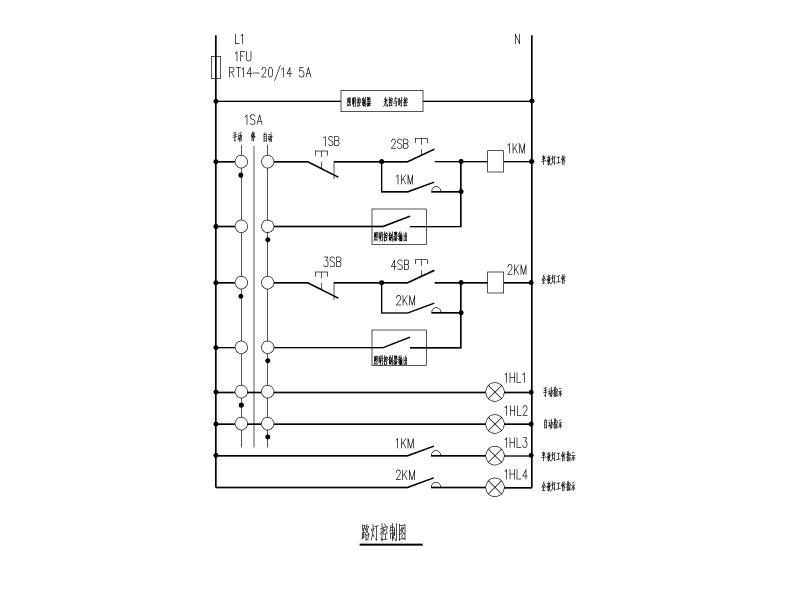

路灯控制图

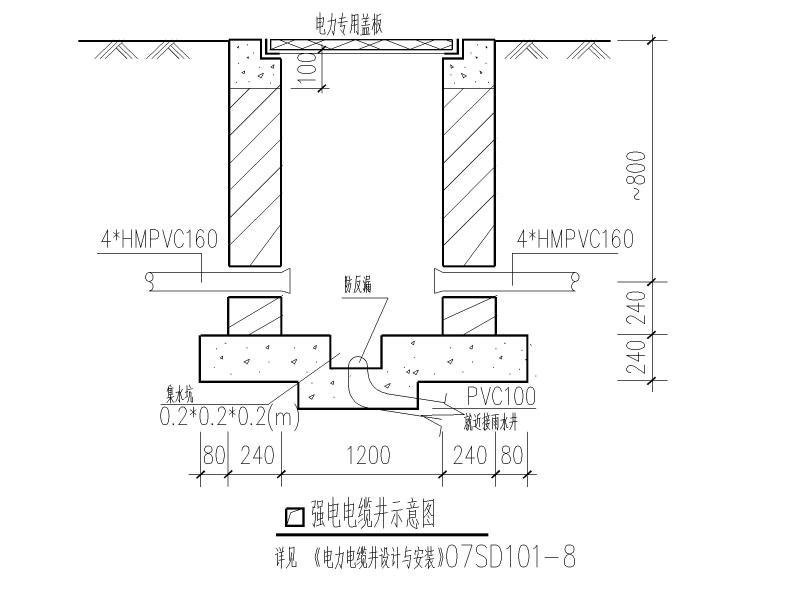

强电电缆井示意图

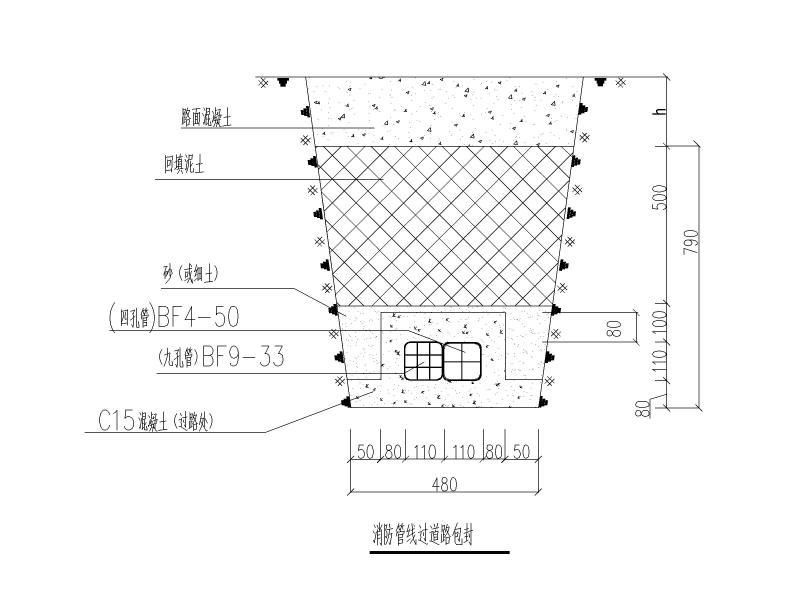

消防管线过道路包封

消防直通型人孔剖面图



灯具安装示意图

以下是附件的其中一部分截图，共7张，您也可以 搜索 更多您想要的资源
  • 工程电气施工图 - 1
    工程电气施工图 - 1
  • 工程电气施工图 - 2
    工程电气施工图 - 2
  • 工程电气施工图 - 3
    工程电气施工图 - 3
  • 工程电气施工图 - 4
    工程电气施工图 - 4
  • 工程电气施工图 - 5
    工程电气施工图 - 5
  • 工程电气施工图 - 6
    工程电气施工图 - 6
  • 工程电气施工图 - 7
    工程电气施工图 - 7
以上是部分截图，请下载附件后查看完整高清内容
