2层工业产业园区污水处理工程电气施工图纸平面图及系统图

搜索更多资源
  • 建筑类别：工业建筑
  • 建筑高度类型：多层建筑
  • 建筑设计结构形式：钢筋混凝土结构
  • 建筑地上层数：2层
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 节点大样：接线盒
  • 负荷等级：一级,二级,三级
  • 防雷等级：第三类
  • 火灾保护分级：一级
  • 安全防范：二级
  • 接地方式：TN-S
  • 项目所在地：贵州
该附件为贵阳工业产业园区污水处理工程 电气施工图 ，设计范围包括： 10/0.4kV变配电系统(设计分界点为厂区内高压进线柜下桩头);低压配电系统;单 体子项工程动力设备以及照明设备配电。高压进线部分由当地电业局进行设计。 单体构建(筑)物防雷,接地。
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源

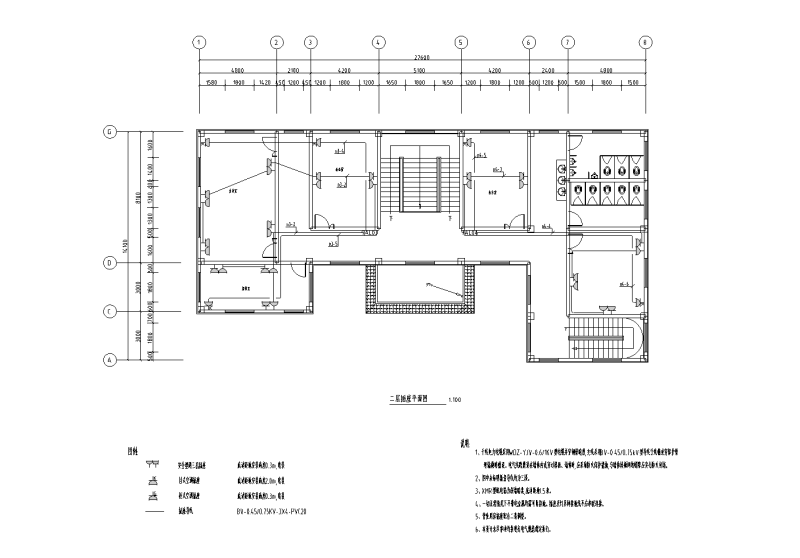

  • 插座平面图
    插座平面图

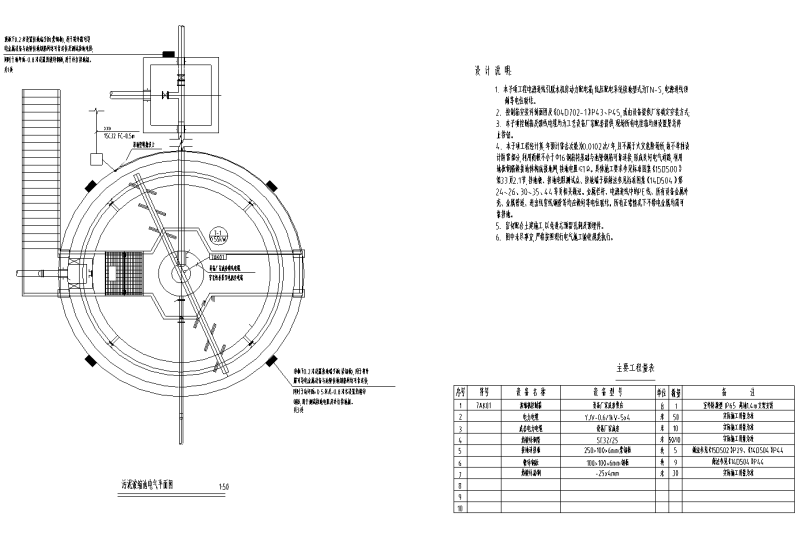

  • 屋顶防雷与基础接地平面图
    屋顶防雷与基础接地平面图

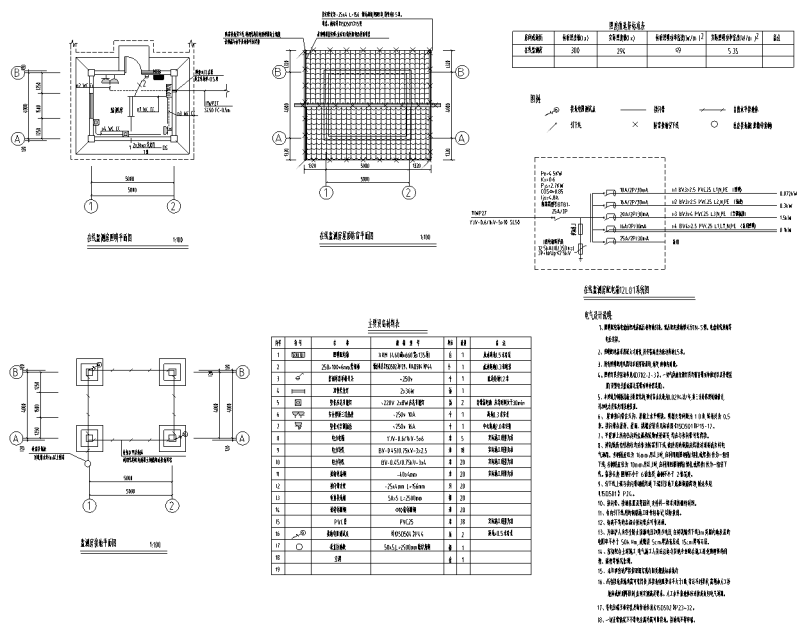

  • 在线监测电气平面图
    在线监测电气平面图

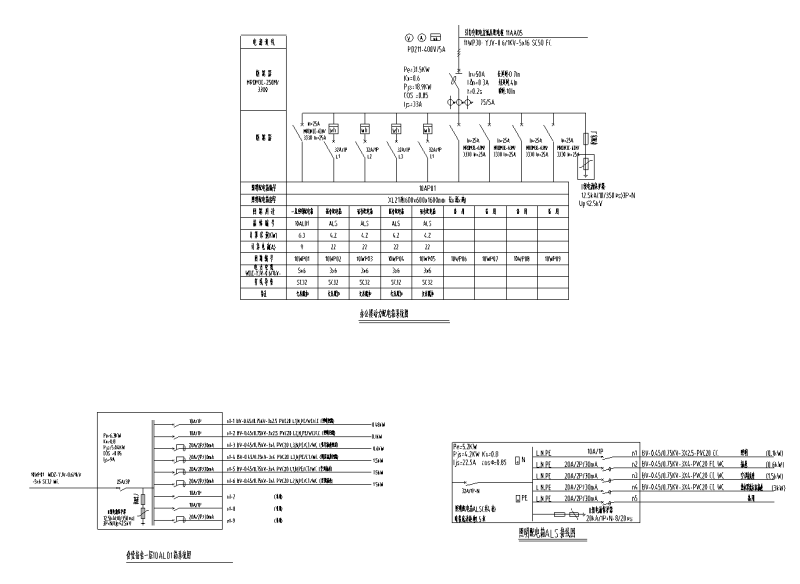

  • 动力配电箱系统图
    动力配电箱系统图
以上是部分截图，请下载附件后查看完整高清内容
