中铁_2.1万平地下车库及设备用房电气施工图纸

  • 建筑类别:其他
  • 建筑设计结构形式:混合结构
  • 建筑设计面积:21627.42平方米
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 地下室用途:车库,设备用房
  • 负荷等级:一级,三级
  • 火灾保护分级:一级
  • 接地方式:TN-S
  • 项目所在地:贵州
  • 强电设计:供配电系统,配变电所,应急电源,电气照明,接地安全,其它
  • 弱电设计:火灾自动报警系统,视频监控系统,出入口控制系统,停车场管理系统,通信系统,信息网络系统,其它

该附件为中铁_2.1万平地下车库及设备用房 电气施工图

概况:
该项目为贵州遵义住宅小区,本子项为地下室。地下二层功能均为车库+设备用房,建筑面积21627.42m,停车数量为机动车595辆,为I类停车库,耐火等级为一级,消防控制室设于二号楼一层。建筑建筑设计结构形式为全现浇钢筋混凝土剪力墙结构,合理使用年限为50年,抗震设防烈度为7度。

概况:
10kV高压配电室;10/0.4kV变配电系统;电力配电系统;
照明系统;接地系统及安全措施;电话、数据网络系统;
门控对讲系统;保安闭路监视系统;火灾自动报警及联动控制系统;
停车场自动化管理系统;光缆入户布线系统;视频监控系统;
电力监控管理系统;消防电源监控系统;电气火灾监控系统。

部分图纸摘录:
应急照明平面图

消防平面图

弱电平面图

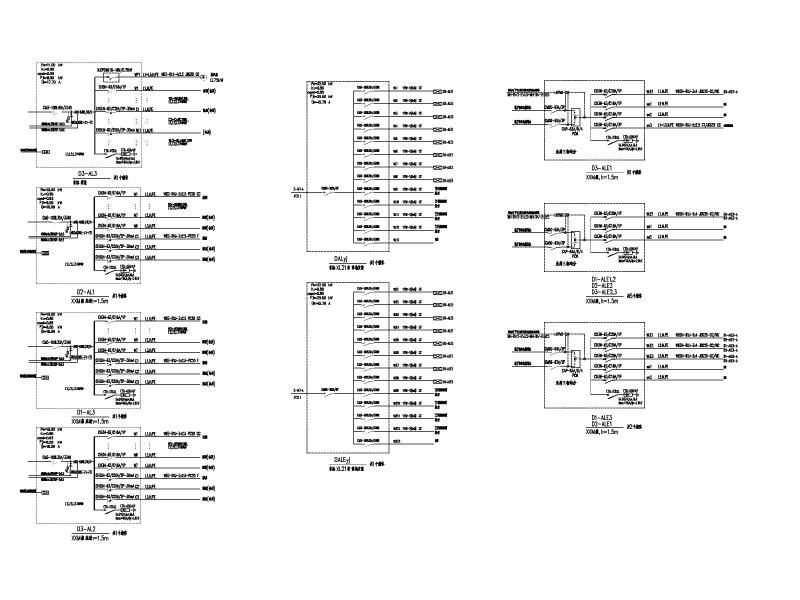

配电系统图



电力干线图




火灾自动报警及联动控制系统图

电力监控管理系统网络图

光缆入户布线系统图
视频监控系统图
停车场自动化管理系统图

以下是附件的其中一部分截图,共10张,您也可以 搜索 更多您想要的资源

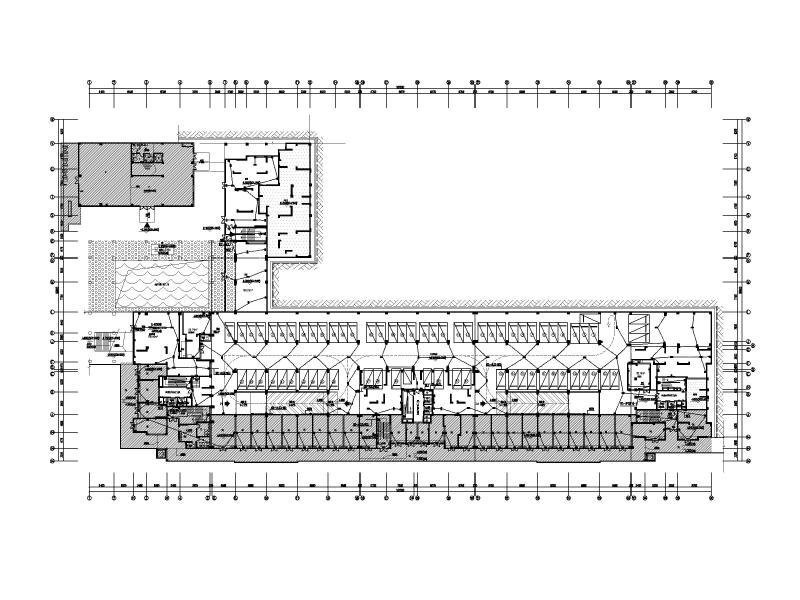

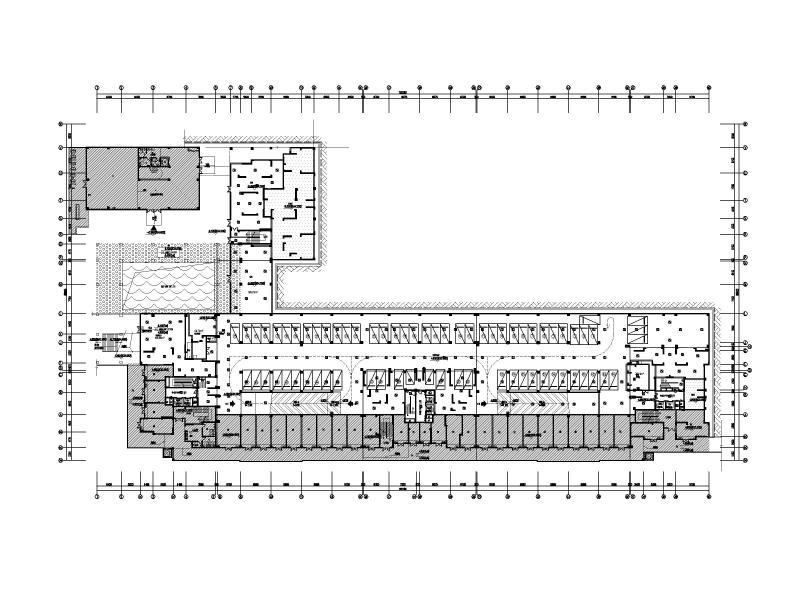

  • 地下车库施工图纸 - 1
    地下车库施工图纸 - 1
  • 地下车库施工图纸 - 2
    地下车库施工图纸 - 2
  • 地下车库施工图纸 - 3
    地下车库施工图纸 - 3
  • 地下车库施工图纸 - 4
    地下车库施工图纸 - 4
  • 地下车库施工图纸 - 5
    地下车库施工图纸 - 5
  • 地下车库施工图纸 - 6
    地下车库施工图纸 - 6
  • 地下车库施工图纸 - 7
    地下车库施工图纸 - 7
  • 地下车库施工图纸 - 8
    地下车库施工图纸 - 8
  • 地下车库施工图纸 - 9
    地下车库施工图纸 - 9
  • 地下车库施工图纸 - 10
    地下车库施工图纸 - 10
以上是部分截图,请下载附件后查看完整高清内容
