丁类机器生产厂房电气施工大样图

  • 建筑类别:工业建筑
  • 建筑高度类型:单层建筑
  • 建筑设计结构形式:钢结构
  • 建筑设计面积:9208.02平方米
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 节点大样:防雷接地
  • 负荷等级:二级,三级
  • 接地方式:TN-S
  • 项目所在地:辽宁
  • 强电设计:供配电系统,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计:火灾自动报警系统,视频监控系统,出入口控制系统,综合布线系统,其它

该附件为丁类机器生产厂房 电气施工图

概况:
该项目为辽宁大连某机器公司工程2#建筑(生产厂房),建筑占地面积8537.76m,建筑面积9208.02m,建筑耐火等级二级,生产火灾危险类别为丁类,生产厂房建筑设计结构形式为单层轻型钢结构,端头设有两层钢框架结构;抗震设防烈度七度,建筑使用年限50年,屋面防水等级Ⅱ级。室内地面标高±0.000相当于绝对标高30.85m。

设计范围:
配电系统;照明系统;电力系统;防雷接地系统;
综合布线、监控、门禁系统;火灾报警系统;
消防电源监控系统。

部分图纸摘录:

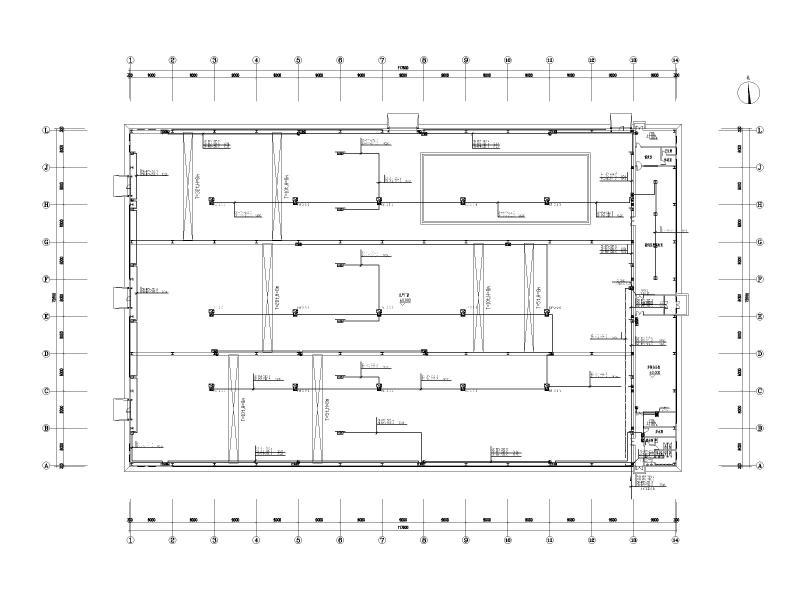

电力平面图

火灾报警及电源监控平面布置图


照明平面图

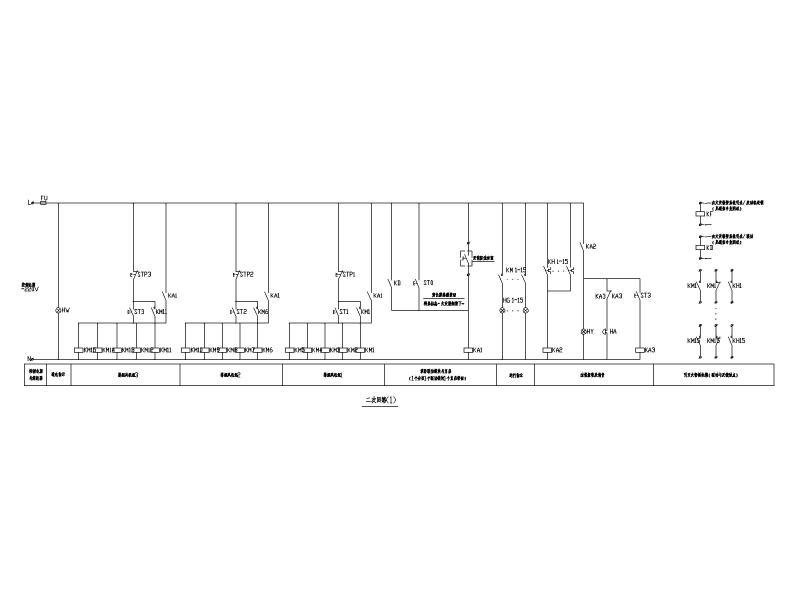

二次回路图


配电箱系统图


干线系统图

火灾报警系统图

综合布线、监控、门禁系统图
防雷接地做法大样图


以下是附件的其中一部分截图,共9张,您也可以 搜索 更多您想要的资源
  • 厂房电气施工 - 1
    厂房电气施工 - 1
  • 厂房电气施工 - 2
    厂房电气施工 - 2
  • 厂房电气施工 - 3
    厂房电气施工 - 3
  • 厂房电气施工 - 4
    厂房电气施工 - 4
  • 厂房电气施工 - 5
    厂房电气施工 - 5
  • 厂房电气施工 - 6
    厂房电气施工 - 6
  • 厂房电气施工 - 7
    厂房电气施工 - 7
  • 厂房电气施工 - 8
    厂房电气施工 - 8
  • 厂房电气施工 - 9
    厂房电气施工 - 9
以上是部分截图,请下载附件后查看完整高清内容
