21层工业园幕墙竣工施工图纸

  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑地上层数:21层
  • 图纸设计深度:施工图
  • 参考图纸:37张
  • 设计年代:近代
  • 幕墙面板材料:玻璃幕墙,金属幕墙,石材幕墙
  • 玻璃幕墙:装饰
  • 金属幕墙:单层铝板,不锈钢板

附件详情

某工业园幕墙竣工图
该资料包含:塔楼竣工图和擦窗机竣工图两套。

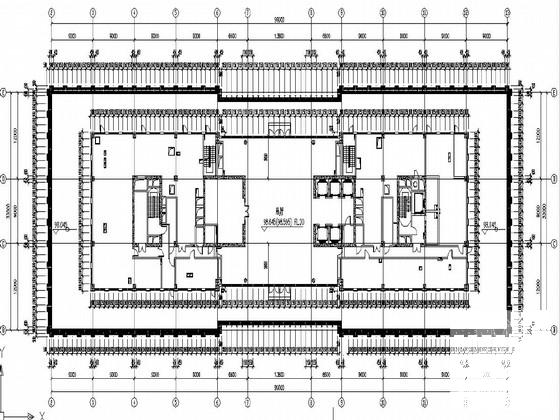

20层平面图

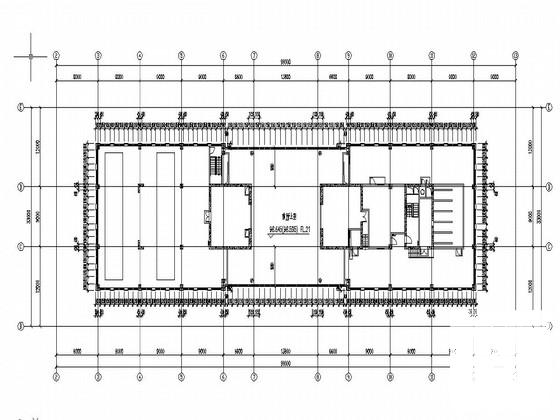

21层平面图

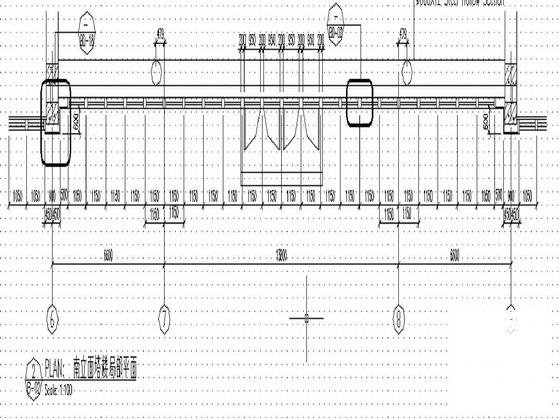

南立面塔楼局部平面

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 幕墙施工图纸 - 1
    幕墙施工图纸 - 1
  • 幕墙施工图纸 - 2
    幕墙施工图纸 - 2
  • 幕墙施工图纸 - 3
    幕墙施工图纸 - 3
  • 幕墙施工图纸 - 4
    幕墙施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
