图书馆室内燃气供应系统设计专项施工图纸

  • 设计详细说明:有
  • 建筑类别:文化
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 项目所在地:广东
项目概要及设计内容:
1、该项目位于腾龙路与民旺路交叉口东北侧,气源接自民旺路市政中压管道,气质为天然气。
2、本子项为图书馆,因厨房设施未布置到位,根据厨房公司提资燃气用量约为20 Nm/h。选用1台25 Nm/h调压箱,挂墙安装在一层。
3、厨房采用低压燃气,中压燃气经一层燃气调压箱降压后接至六层厨房。管道进入厨房后预留端口,厨房内燃气设计后期结合二次装修完成。
4、该项目预留自动抄表的系统,电讯预留条件,燃气泄漏报警预留扩展条件。
5、厨房和燃气管井的燃气泄漏报警信号需连到消防控制中心,同燃气立管紧急切断阀,事故风机连锁。一旦反正泄露报警发生报警,切断对应的紧急切断阀,并开启对应的事故通风机。事故通风的设计详见通风平面图。

图纸展示:

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

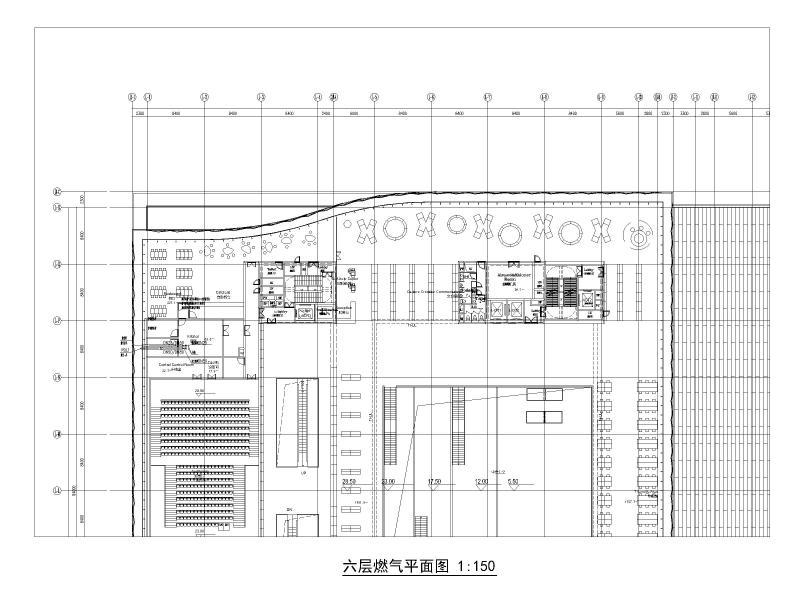

  • 图书馆设计施工图 - 1
    图书馆设计施工图 - 1

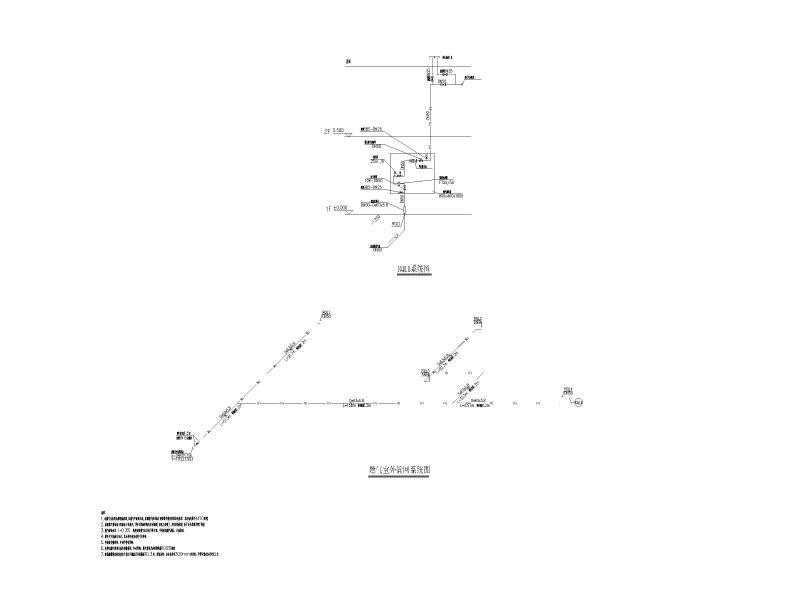

  • 图书馆设计施工图 - 2
    图书馆设计施工图 - 2

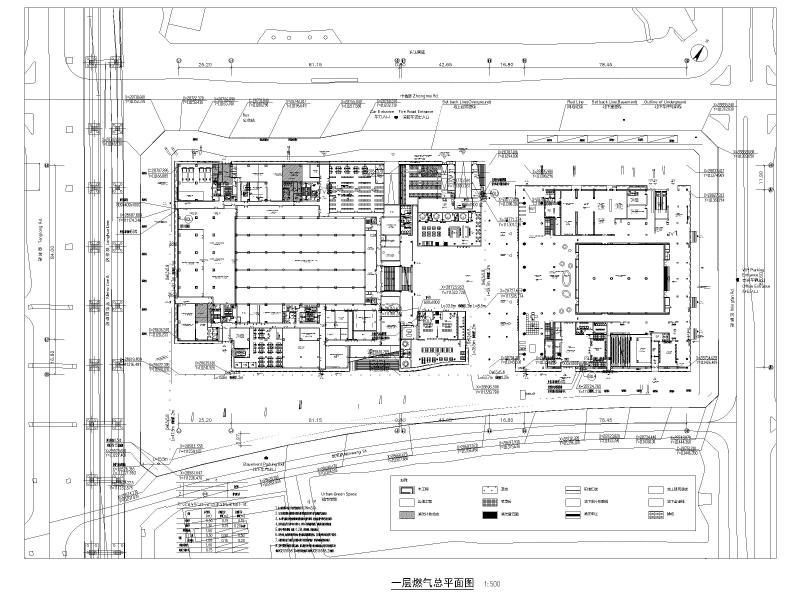

  • 图书馆设计施工图 - 3
    图书馆设计施工图 - 3

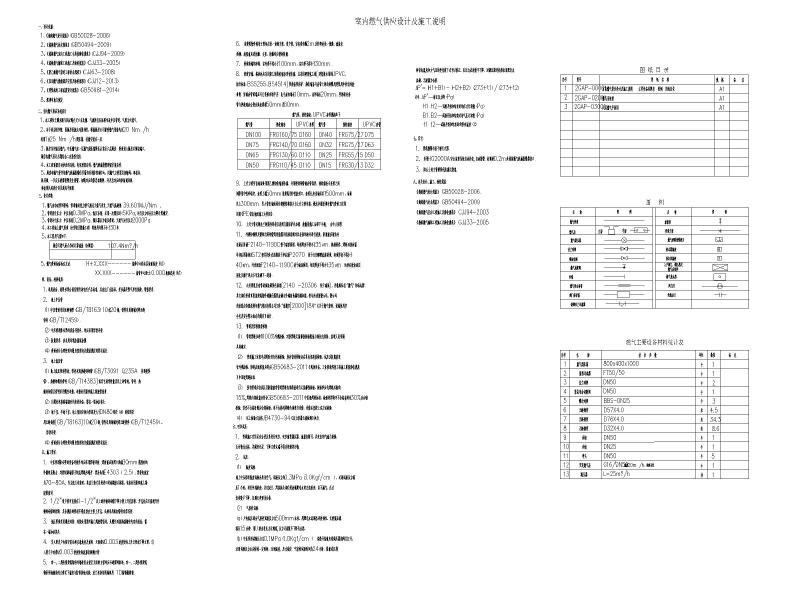

  • 图书馆设计施工图 - 4
    图书馆设计施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
