2层欧式水闸管理房建筑结构施工图纸

  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 图纸设计深度:施工图
  • 图纸设计格式:JPG,天正建筑CAD 7.0,CAD2000
  • 参考图纸:10张
  • 建筑设计面积:1830平方米
  • 建筑高度:23.15m
  • 建筑地上层数:2层
  • 设计效果图:有

附件详情

该资料为某欧式水闸管理房建筑结构施工图
工程建筑面积约为:1830平方米、建筑设计结构形式为:框架结构、层数为: 2层、高度为: 23.15米
这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等,共10张图纸
设计功能包括:本建筑物集大闸、升船机控制室、门机检修房以及办公于一体,是一个综合型的管理用房。

另包括配套结构施工图。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

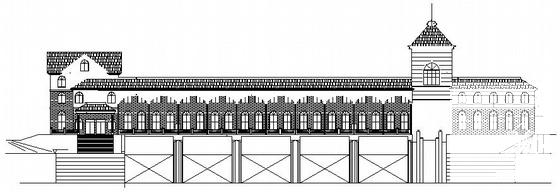

  • 建筑结构施工图纸 - 1
    建筑结构施工图纸 - 1

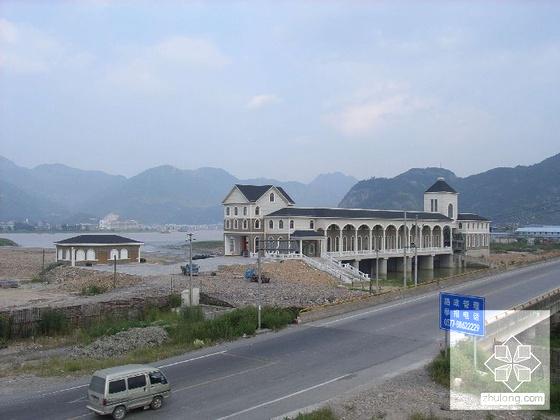

  • 建筑结构施工图纸 - 2
    建筑结构施工图纸 - 2

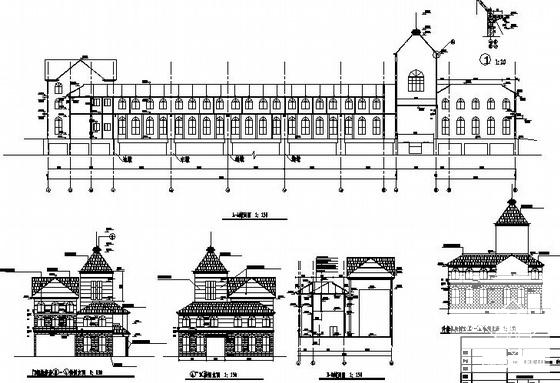

  • 建筑结构施工图纸 - 3
    建筑结构施工图纸 - 3

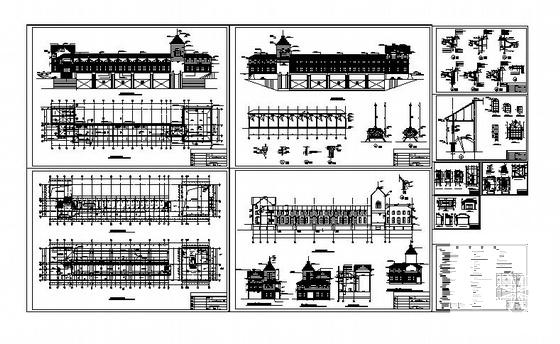

  • 建筑结构施工图纸 - 4
    建筑结构施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
