厂区扩建电气设计.dwg

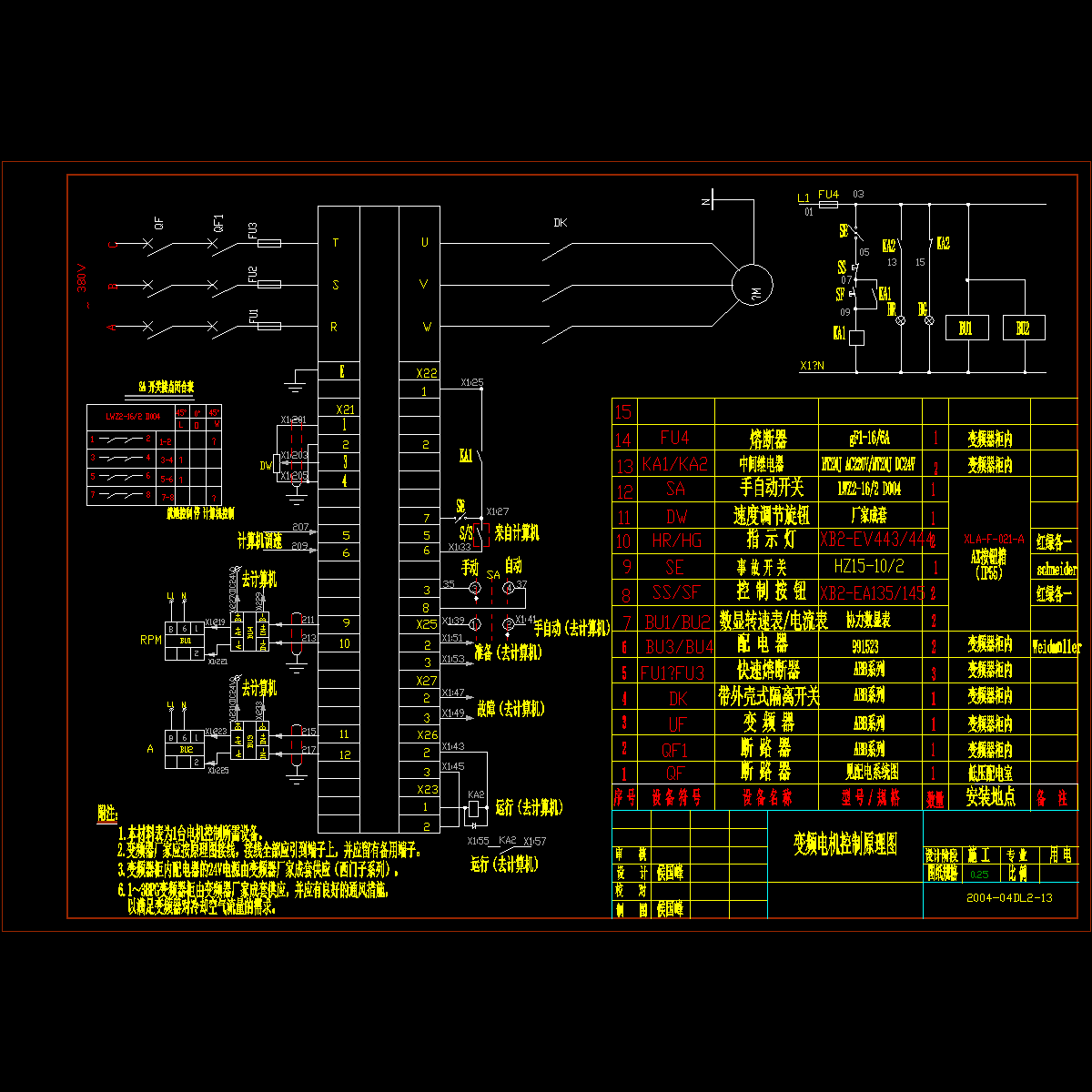

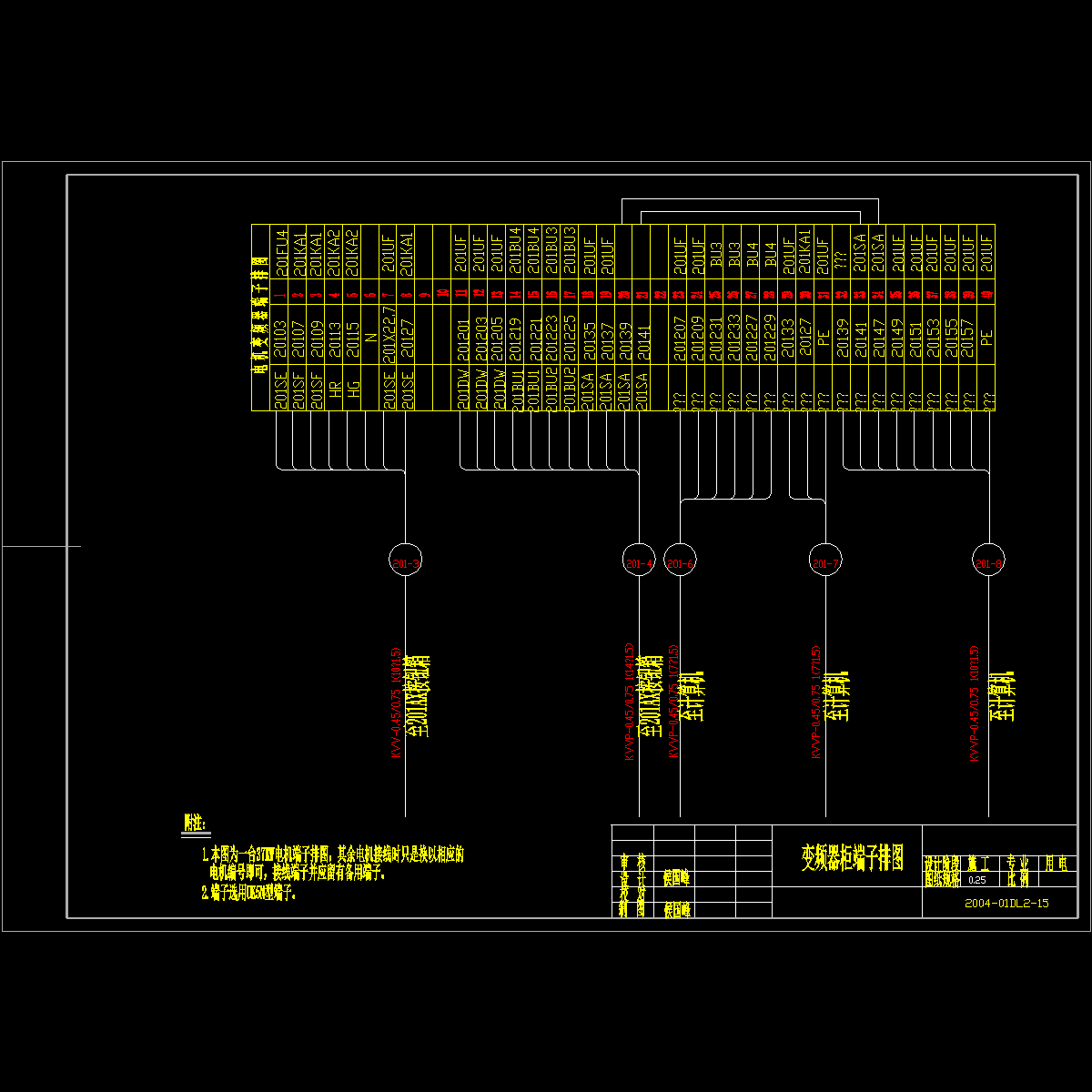

该项目位于某某大型国有企业内，属于二期扩建项目，通过此次扩建可使产品产量增加5万吨/年。该项目新建六台φ8×21M槽子并带搅拌，搅拌电机要求为变频控制，其它设备采用两地控制，并且所有新上设备全部上DCS系统控制，现场控制箱上设有手动/自动控制旋钮，变频电机调速，控制启停、电流及速度反馈全部能在DCS上实现。并在二期预留变压器室及低压配电室内新增1600KVA干式变压器（因变压器安装在综合办公楼的一楼）两台，MNS低压抽屉柜7台，变频器柜3台，内装ABB的ACS800系列变频器共11台。为保证整套系统的可靠运行，元器件以ABB的产品为主。 　　 　　该资料范围：动力及照明配电系统、电动机控制原理图系统、防雷接地系统。
