市政电力输电工程CAD施工图纸

  • 建筑类别:其他
  • 图纸设计深度:施工图
  • 参考图纸:15张
  • 设计年代:近代
  • 节点大样:开关柜,输电线杆
  • 项目地址:四川
  • 强电 设计: 供配电系统 ,配变电所,接地安全

附件详情

  • 1、 电气设计 说明
  • 2、10kV电力路径走向图
  • 3、搭接杆组装图
  • 4、电缆终端杆组装图
  • 5、直埋通道剖面示意图

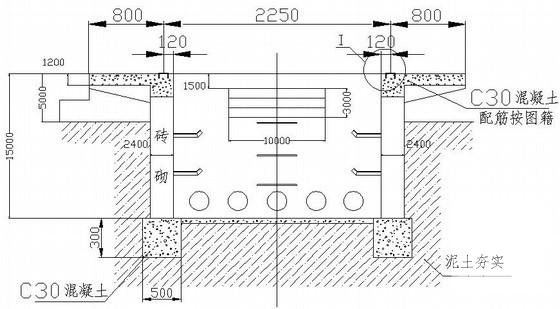

  • 6、电力检查井平、剖面示意图
  • 7、电缆分支箱系统图
  • 8、箱变系统图
  • 9、箱变平面布置图
  • 10、箱变基础示意图
  • 11、箱变接地示意图

附件详情

该附件是某市政电力输电工程施工图纸,该项目为2台630KVA箱变设计,变压器型号为S11-M-630KVA 10±5%/0.4kV D,yn11 。电源由10KV2#杆“T”接,经架空线路接至该项目电缆终端杆下线,下线后进入该项目新建一进二出高压电缆分支箱,再分别从高压电缆分支箱出线至该项目新建的2台630kVA箱变高压柜。该项目架空线选用JKLYJ-95mm 3*70米。电缆终端杆选用230×15m,电力电缆选YJV22-8.7/15-3*95mm总共 30米,JV22-8.7/15-3*70mm总共 412米。


箱变系统图

箱变接地示意图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 市政电力输电工程CAD施工图纸 - 1
    第 1 张图
  • 市政电力输电工程CAD施工图纸 - 2
    第 2 张图
  • 市政电力输电工程CAD施工图纸 - 3
    第 3 张图
  • 市政电力输电工程CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
