地下上1层车库建筑结构电气施工图纸

  • 交通建筑:停车楼(库)
  • 建筑高度类型:单层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 图纸设计深度:施工图
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:16张
  • 建筑设计面积:1190平方米
  • 建筑地下层数:1层
  • 设计效果图:无

附件详情

该资料为:某地下一层车库建筑结构电气施工图

工程建筑面积约为:1190平方米
建筑设计结构形式为:框架结构
层数为:地下1层

这份参考资料包括:建筑,结构,电气三个专业全套施工图,共16张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

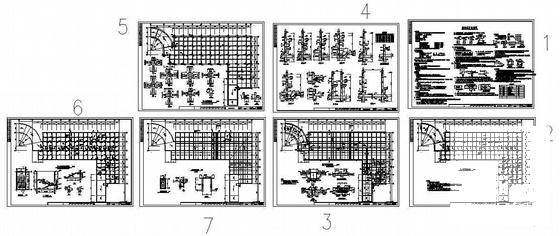

  • 建筑结构施工图纸 - 1
    建筑结构施工图纸 - 1

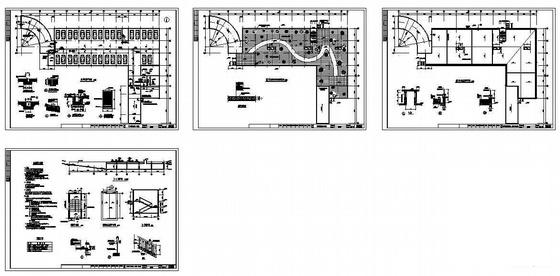

  • 建筑结构施工图纸 - 2
    建筑结构施工图纸 - 2

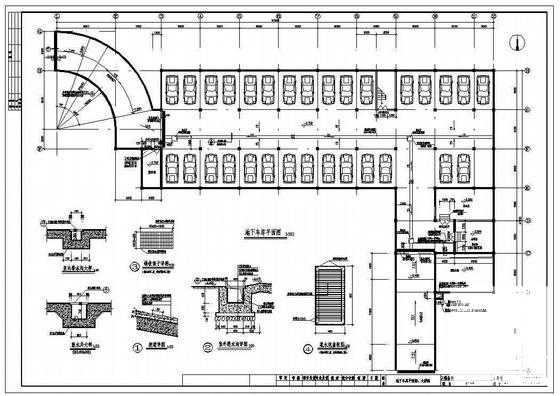

  • 建筑结构施工图纸 - 3
    建筑结构施工图纸 - 3

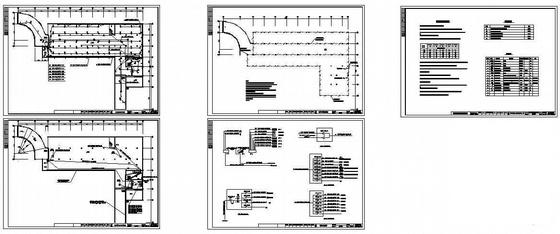

  • 建筑结构施工图纸 - 4
    建筑结构施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
