地下车库电气施工大样图

  • 建筑类别:其他
  • 建筑设计结构形式:其他结构
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 图纸设计格式:天正建筑CAD 7.0
  • 设计年代:近代
  • 地下室用途:车库
  • 节点大样:线管,其它
  • 负荷等级:一级,三级
  • 接地方式:TN-S
  • 项目所在地:广东
  • 强电设计:供配电系统,配变电所,低压配电,电气照明,接地安全,其它
  • 弱电设计:火灾自动报警系统,其它

该附件为地下车库 电气施工图

概述:
该项目为广东省广州市某地下室。共地下两层,功能属于车库,为 I 类车库。
该项目在车库设置柴油发电机房,由柴油发电机组提供应急电源。
设计范围包括:变配电系统;照明及动力系统;弱电干线;消防报警系统。


部分图纸摘录:
照明平面图

消防报警平面图

弱电平面图
低压配电系统图


高压供电系统主接线图



消防报警系统图
消防模块接线示意图






导管暗敷大样图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源

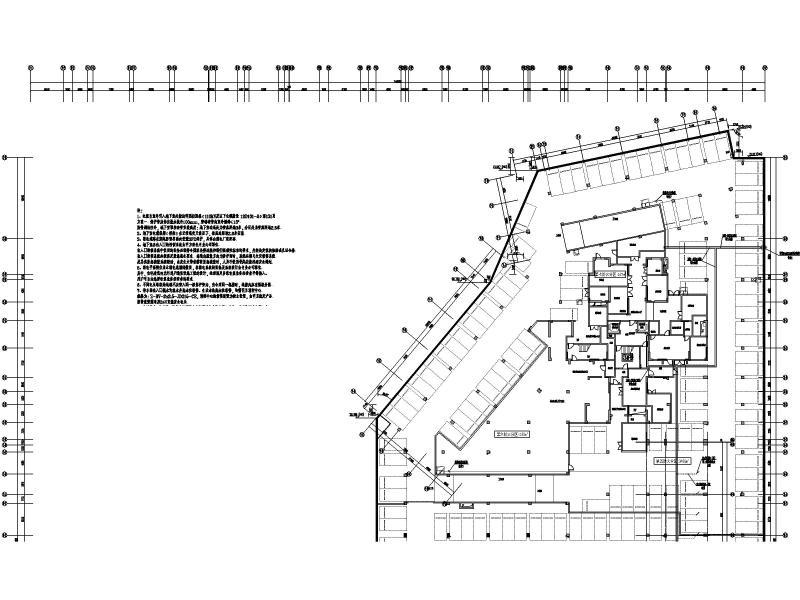

  • 地下车库电气图 - 1
    地下车库电气图 - 1

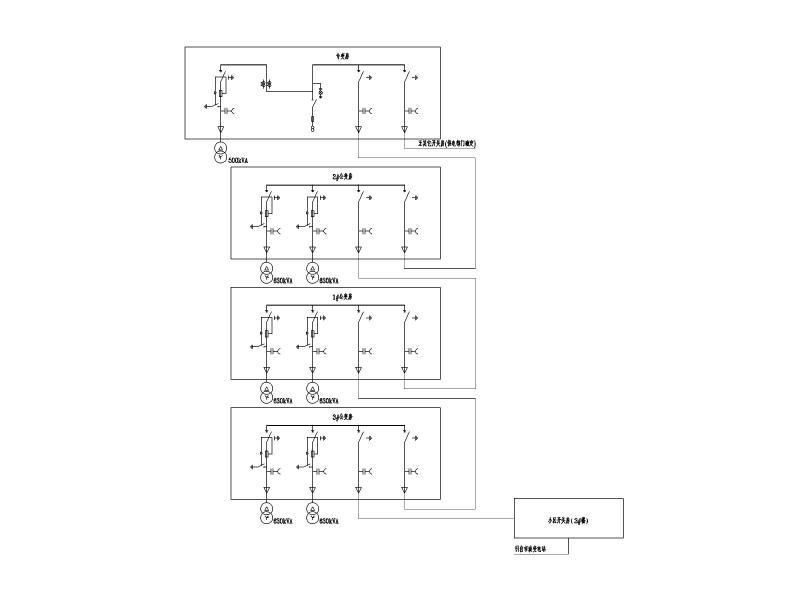

  • 地下车库电气图 - 2
    地下车库电气图 - 2
  • 地下车库电气图 - 3
    地下车库电气图 - 3
  • 地下车库电气图 - 4
    地下车库电气图 - 4
  • 地下车库电气图 - 5
    地下车库电气图 - 5
  • 地下车库电气图 - 6
    地下车库电气图 - 6
  • 地下车库电气图 - 7
    地下车库电气图 - 7
  • 地下车库电气图 - 8
    地下车库电气图 - 8
以上是部分截图,请下载附件后查看完整高清内容
