工程换热站供生活区采暖系统设计CAD施工图纸（汽水混合器）.dwg

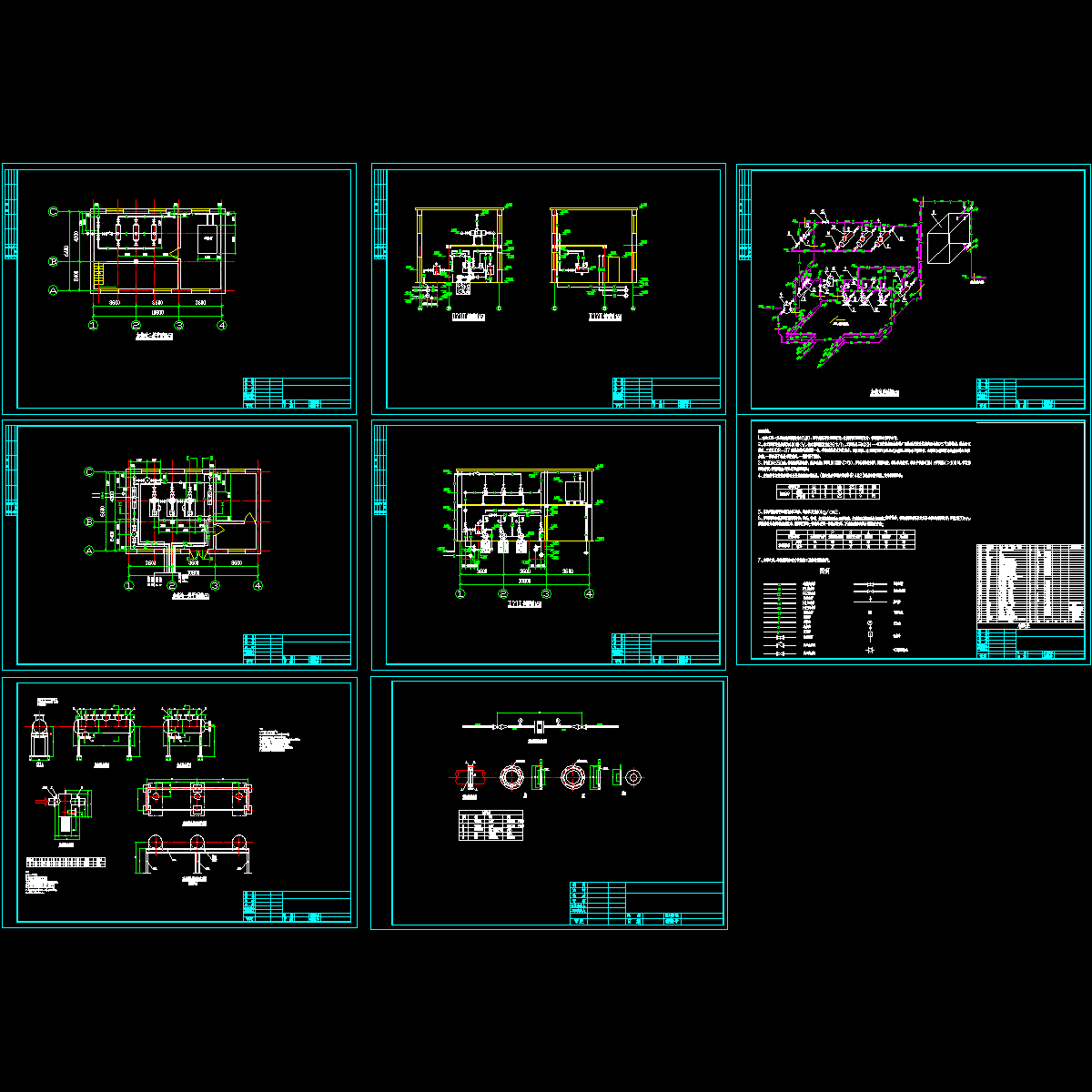

附件详情 该项目设计热负荷为4000KW，热水循环流量为126t/h。工程采用三台QSH—40型汽水混合器将厂区输送来的过热蒸汽混合成95℃的热水，供生活区采暖。三台100R—37型热水循环泵两用一备。考虑到凝结水回收成本、回收质量，该项目采用汽水混合式加热器，凝结水不做回收。由膨胀水箱溢流来的热水进入溢流水箱，一部分用于补给采暖系统，一部分用于洗涤... 　　 　　图纸共8张。
