41086平米9层中国气象科技大厦电气成套图纸

附件详情 供电系统 该项目共设五台变压器,其中影视楼部分选用两台1250KVA的干式变压器供电;办公楼及地下层选用两台1250KVA干式变压器;演播室灯光选用一台500KVA干式变压器。全工程分为三个供电系统,即影视楼的照明,动力及工艺供电系统;演播室灯光供电系统;办公楼的照明、动力及地下层的照明动力系统   防雷接地 该项目低压配电系统采用TN-S接地方式。   该项目为二类防雷建筑,利用建筑物基础钢筋作接地装置。防雷接地、保护接地、工作接地共用一个接地极,要求接地电阻不大于0.5欧姆。在屋面女儿墙上设避雷带作接闪器,利用混凝土结构柱和墙内不小于Φ16的主筋作防雷引下线。凡突出屋面的金属构件物、设备等均与避雷带焊接。   光源灯具选择 一般场所选用细管节能型荧光灯或稀土节能荧光灯,空间高大的演播厅、多功能厅及夜景照明等场所采用金属卤化物灯,声学要求高的某些房间、辅助设备机房等选用白炽灯,有吊顶的房间采用嵌入式格栅荧光灯或嵌入式筒灯。

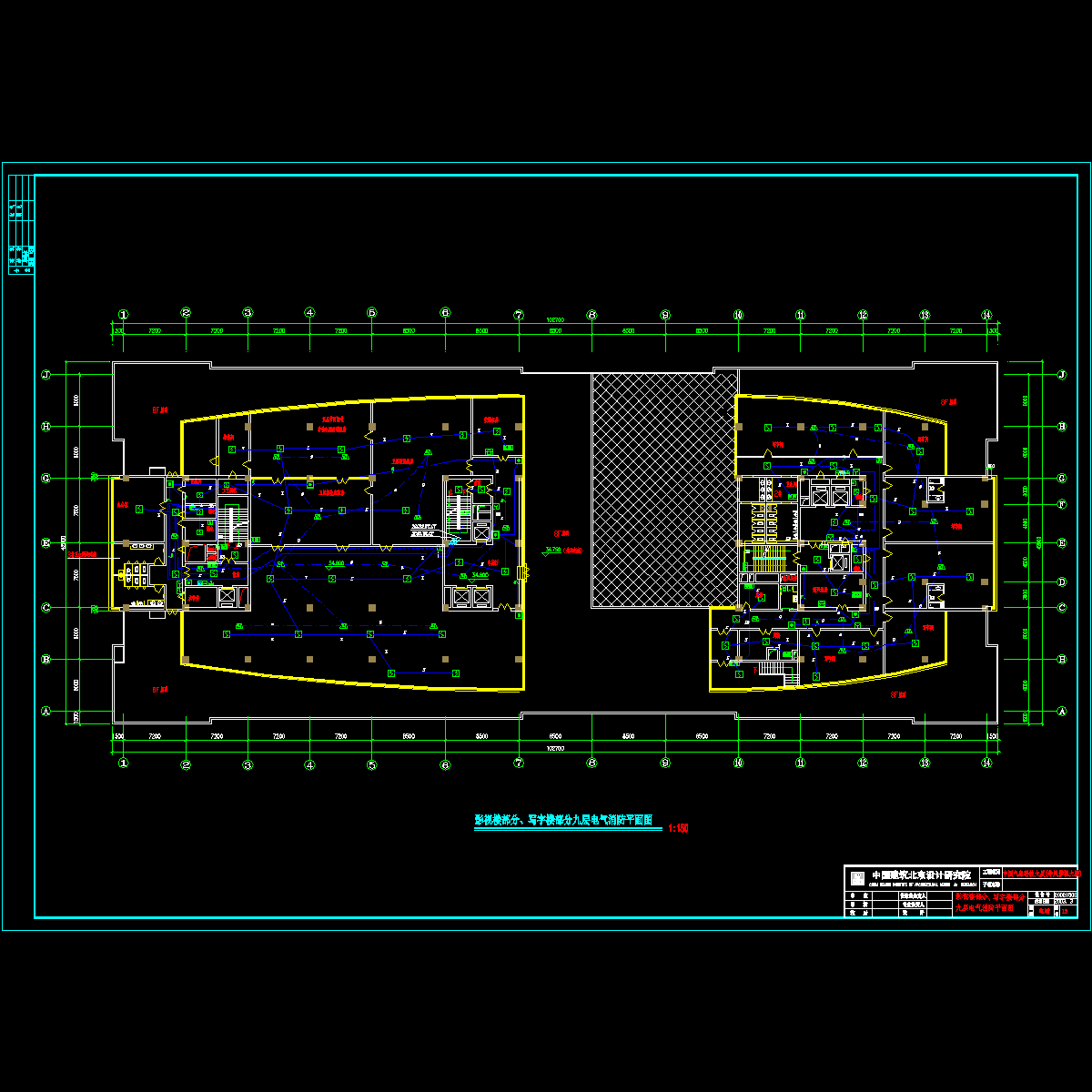

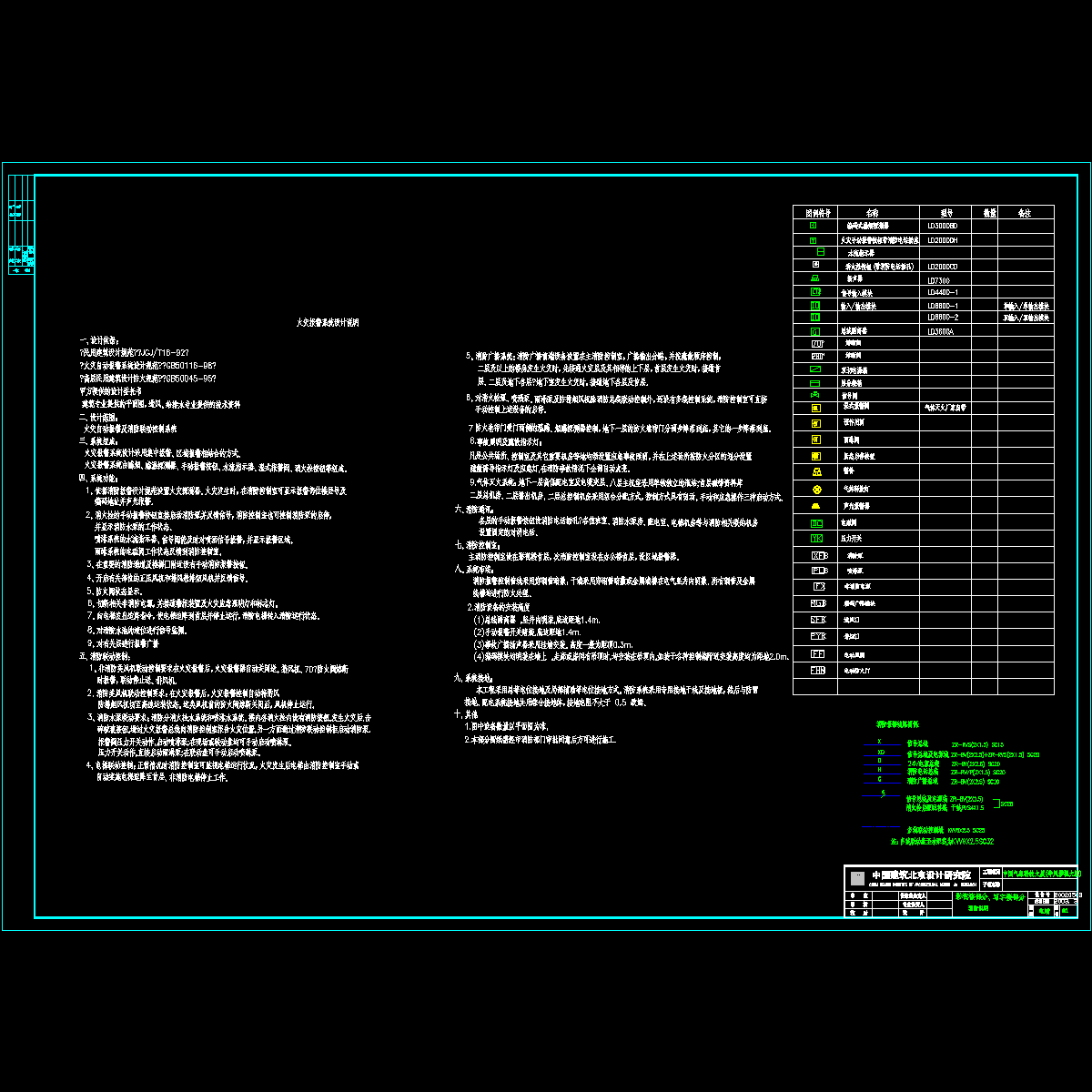

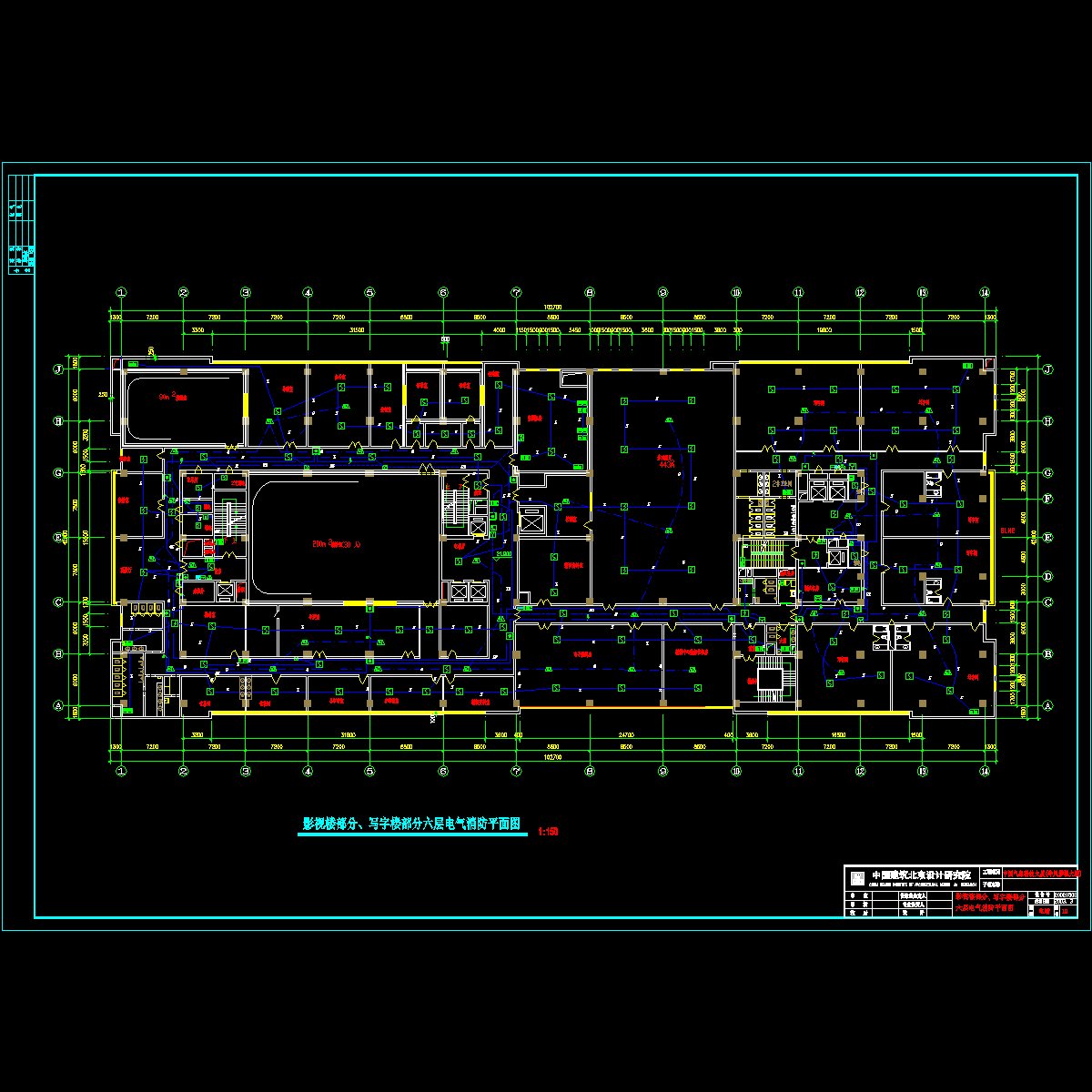

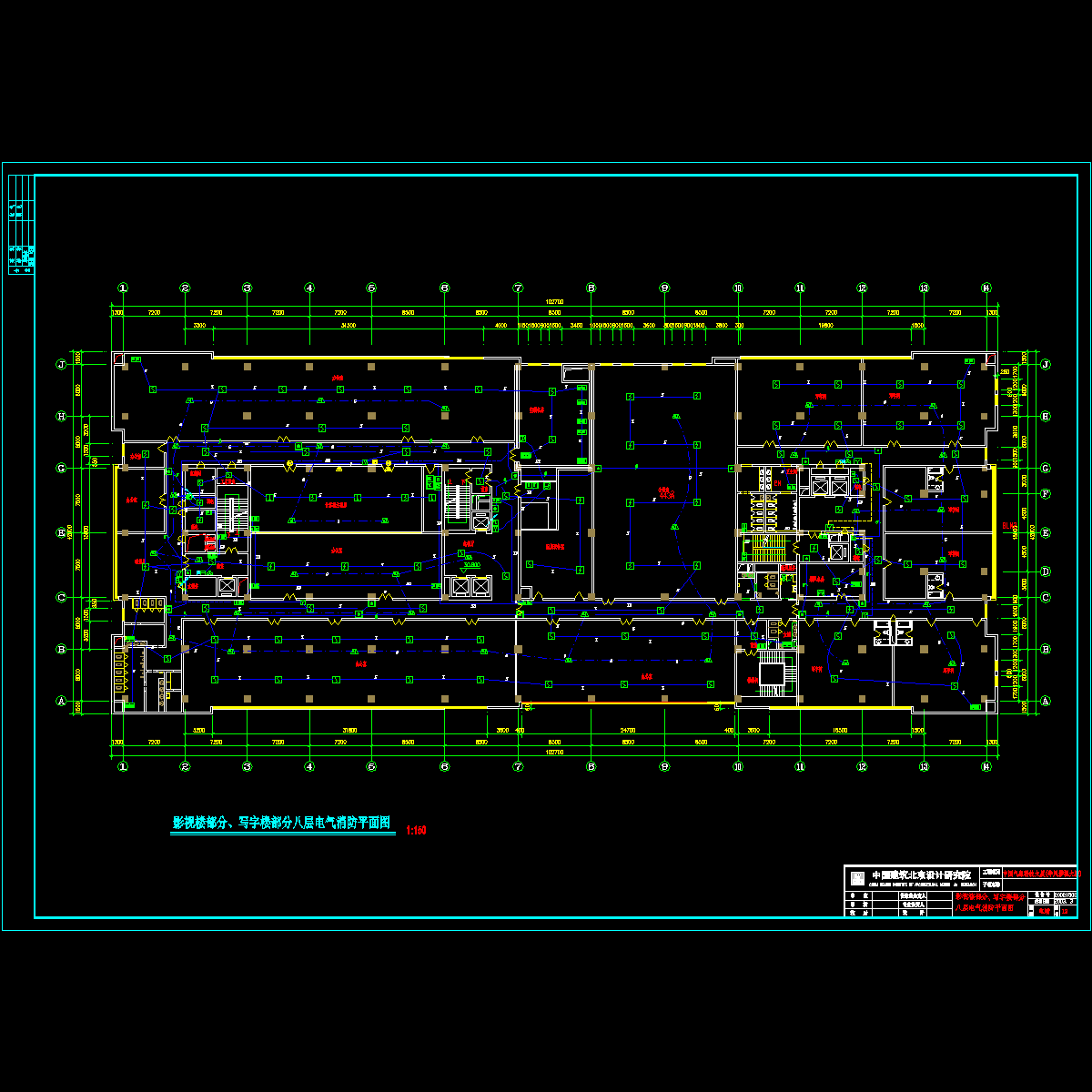

以下是附件的其中一部分截图,共10张,您也可以 搜索 更多您想要的资源
