5层商用车投资有限公司办公楼结构施工图纸

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 地上层数:5层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 参考图纸:36张
  • 设计年代:近代

附件详情

该资料包含:
结构施工图 设计总说明、基础平面布置图、基础详图、柱配筋图、梁配筋图、板配筋图、楼梯结构图、卫生间留洞图、屋顶构架结构图、雨篷 平面布置图 、雨篷 节点详图 共36张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

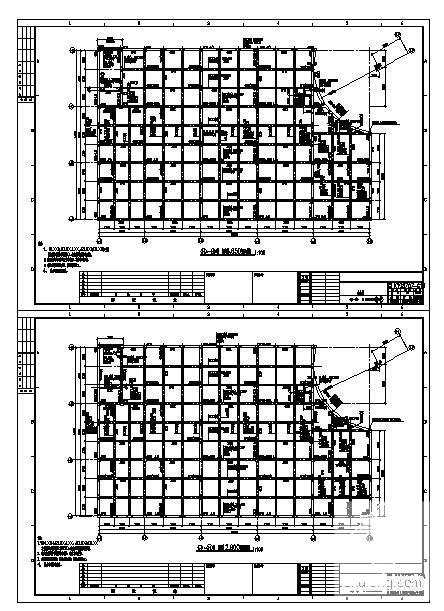

  • 公司办公楼施工图 - 1
    公司办公楼施工图 - 1

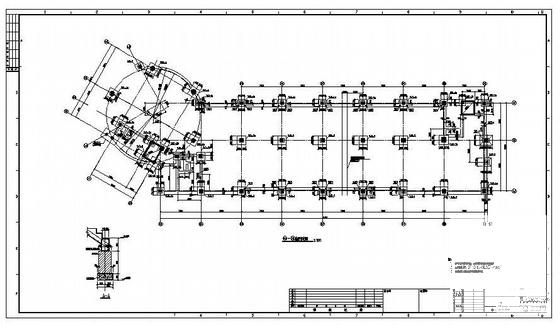

  • 公司办公楼施工图 - 2
    公司办公楼施工图 - 2
  • 公司办公楼施工图 - 3
    公司办公楼施工图 - 3
  • 公司办公楼施工图 - 4
    公司办公楼施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
