特大型Ⅰ类机械式汽车库电气施工图纸

  • 建筑类别:其他
  • 建筑设计结构形式:其他结构
  • 建筑设计面积:36593.68平方米
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 地下室用途:车库,设备用房
  • 负荷等级:一级,三级
  • 接地方式:TN-S
  • 项目所在地:山西
  • 强电设计:供配电系统,低压配电,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计:火灾自动报警系统,视频监控系统,其它

该附件为特大型Ⅰ类机械式汽车库 电气施工图

概况:
本项目为山西太原市某城中村改造项目一期(7#地块)地下车库。该项目为特大型Ⅰ类机械式汽车库。停车数量:1185辆;停车方式:普通平层停车/立体停车。总建筑面积为36593.68平方米。建筑建筑设计结构形式为框架结构,合理使用年限为3类(50年),抗震设防烈度8度,使用功能为车库与设备用房。

设计范围:
低压配电系统;动力配电系统;照明系统;
防雷保护及接地电气设备及配电系统的接地;
火灾自动报警及消防联动控制系统;闭路电视监控。

部分图纸摘录:
等电位联结平面图
接地平面图

消防平面图

照明平面图

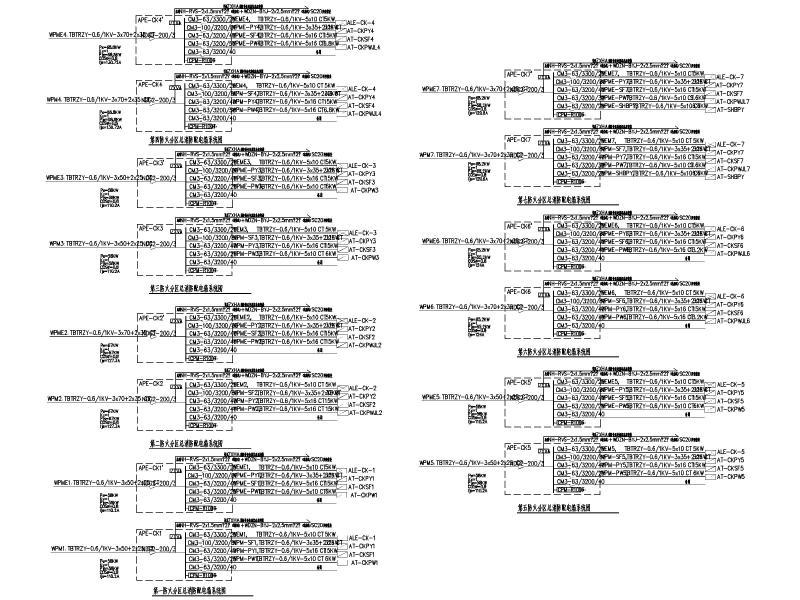

配电系统图




火灾自动报警系统图



视频监控系统图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 施工机械cAd - 1
    施工机械cAd - 1
  • 施工机械cAd - 2
    施工机械cAd - 2
  • 施工机械cAd - 3
    施工机械cAd - 3
  • 施工机械cAd - 4
    施工机械cAd - 4
  • 施工机械cAd - 5
    施工机械cAd - 5
  • 施工机械cAd - 6
    施工机械cAd - 6
  • 施工机械cAd - 7
    施工机械cAd - 7
以上是部分截图,请下载附件后查看完整高清内容
