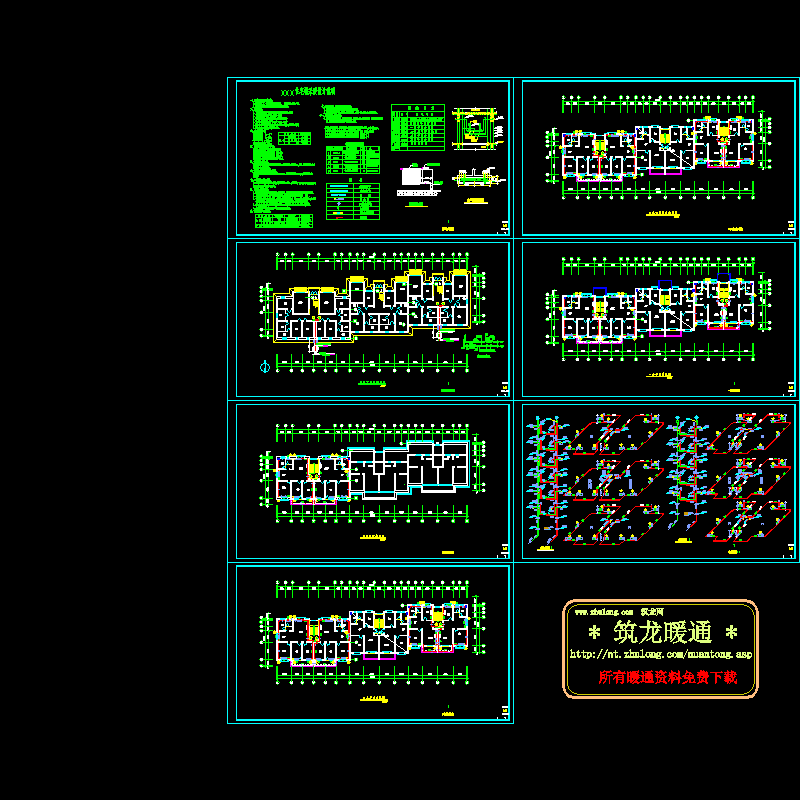

地上6层住宅楼集中供热分户计量采暖设计cad图纸_小区热交换站

附件详情 该项目为XXX号住宅楼，建筑面积3281平方米。地上六层。该资料内容为该住宅楼的采暖通风工程的设计。该项目采暖供回水由小区热交换站提供。采暖供回水温度为95/70℃。采暖系统的补水及定压由热交换站解决。该项目供暖设计整个单元热负荷为209.9KW，系统水阻力为10000pa，采暖热指标为：64W/M2。该项目采暖系统采用共用立管的分户计量独立系统。采用异程、下供下回双管敷设方式。户内系统采用单管水平跨越式。
