净跨径为7.2512.57.25m三跨连拱桥设计cad全套图纸

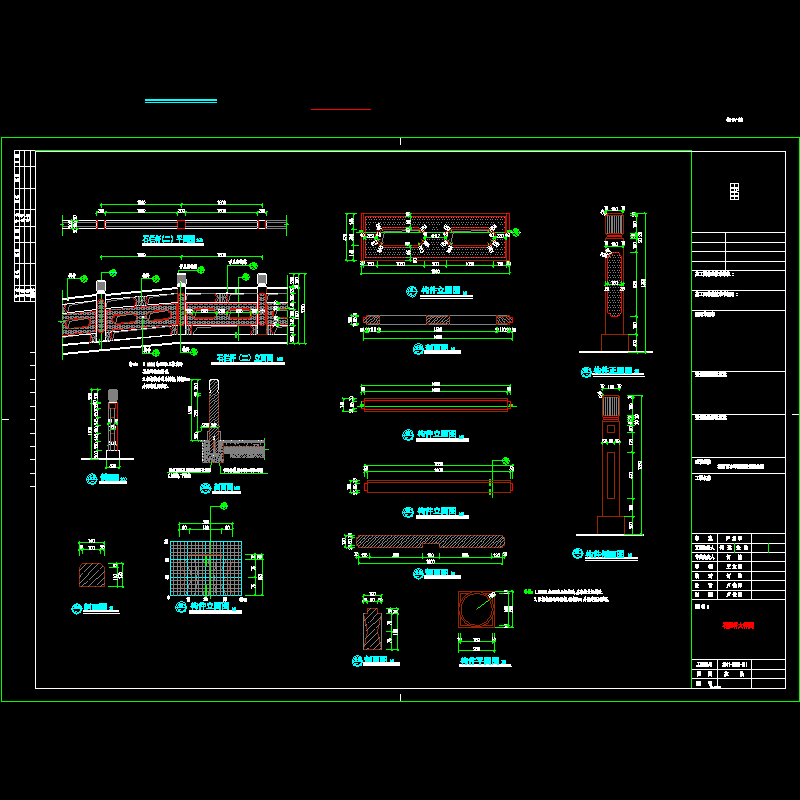

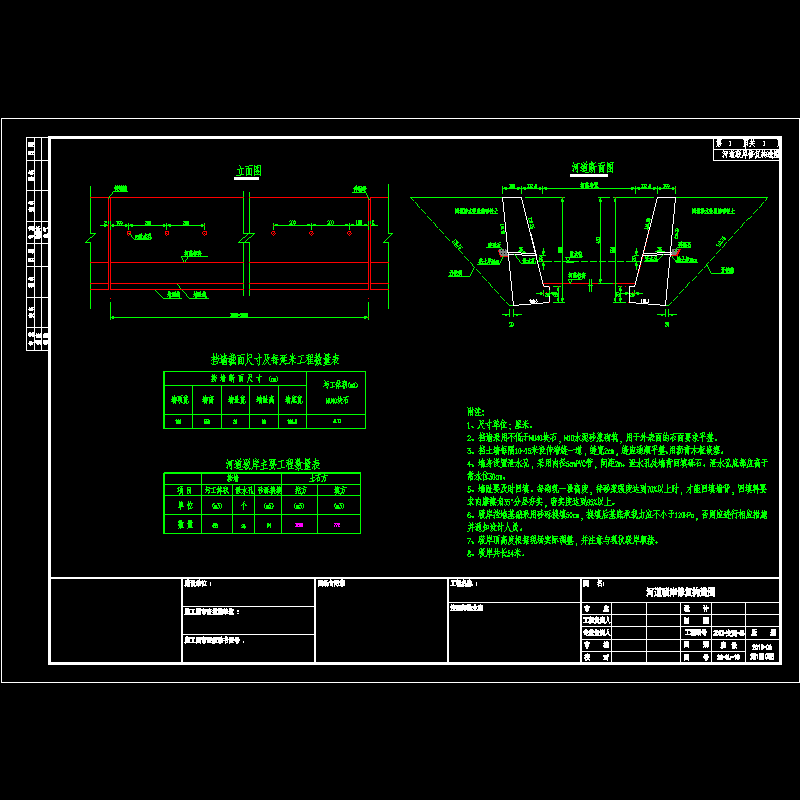

桥梁概况： 　　 1、人行拱桥为净跨径7.25 12.5 7.25m三跨连拱桥，桥梁净宽4m，主拱圈净矢跨比1/2.855，边拱圈净矢跨比1/2.60。 　　 2、桥梁上部结构拱圈采用C30钢筋混凝土，拱上挡墙采用C25片石混凝土挡墙，拱腹填料采用内摩擦角大于35度砂砾石填料并压实，压实密实度大于96%； 下部结构采用钢筋混泥土桥墩与实体桥台，桥墩承台间设置4根40x40cm承台连系梁，基础采用钻孔灌注桩基础，桩基设计为摩擦桩，桩长不小于设计桩长且进入卵石层不小于3m，桩底沉渣厚度不大于10cm。 　　 3、桥梁在两侧桥台处均设置2cm宽变形缝，缝内以沥青杉板填充，外贴面不分缝。 　，共19张CAD设计图。
