住宅小区变电站强电施工图纸

  • 建筑类别:工业建筑
  • 建筑高度类型:单层建筑
  • 建筑设计结构形式:其他结构
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 负荷等级:三级
  • 项目所在地:江苏
  • 强电设计:供配电系统,电气照明,接地安全,其它

概述:
该附件为苏州某住宅小区变电站。
动力照明箱为嵌入式,箱底距地面1.4米,双管荧光灯自带蓄电池持续时间不少于180分钟。
照明暗式开关距地面1.4米,暗装插座距地面0.3米,轴流风机中心及其暗装插座距地面0.5米,照明灯具采用管吊安装方式。

部分图纸摘录:

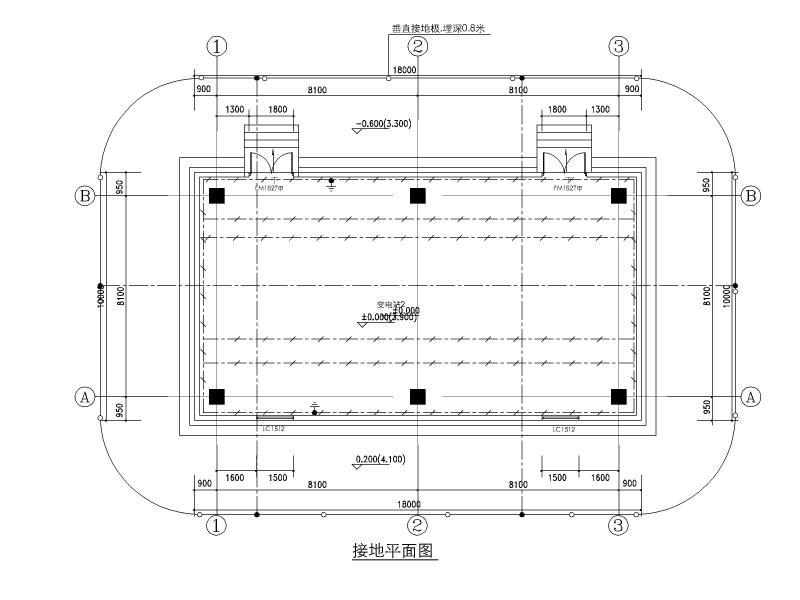

接地平面图

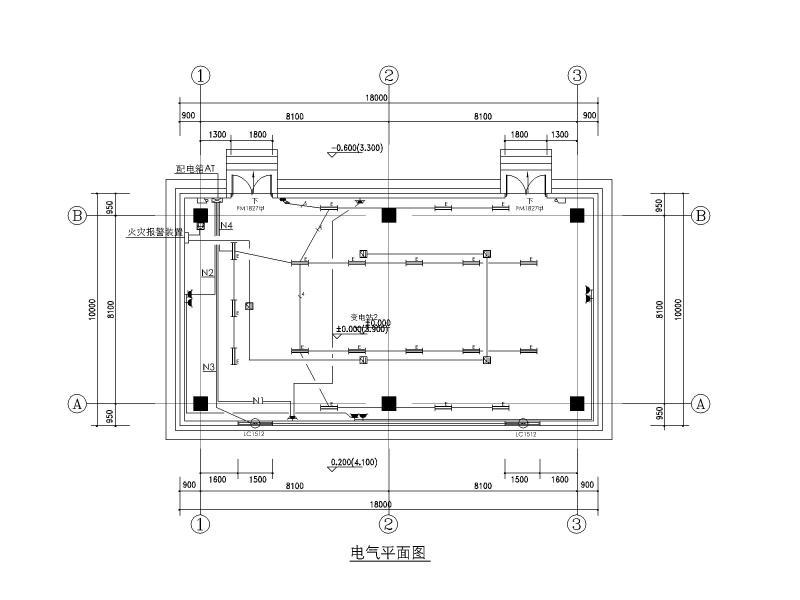

电气平面图

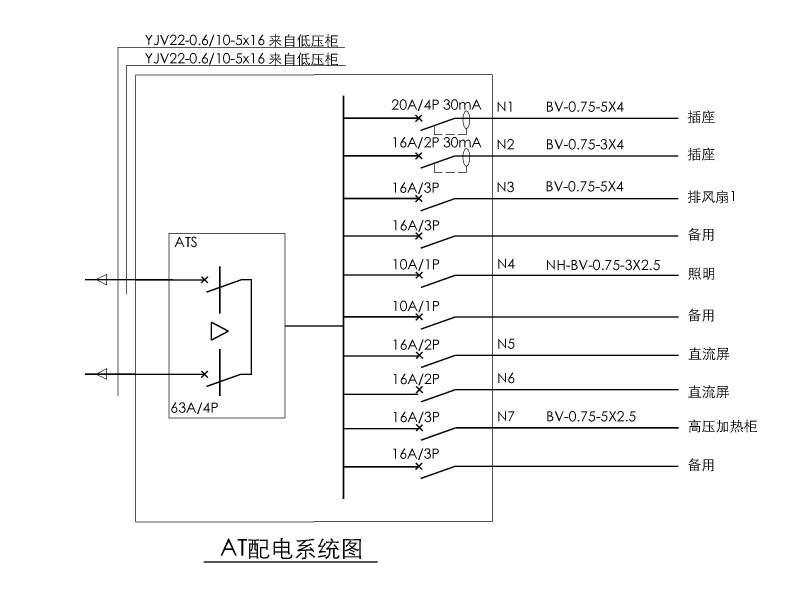

配电系统图

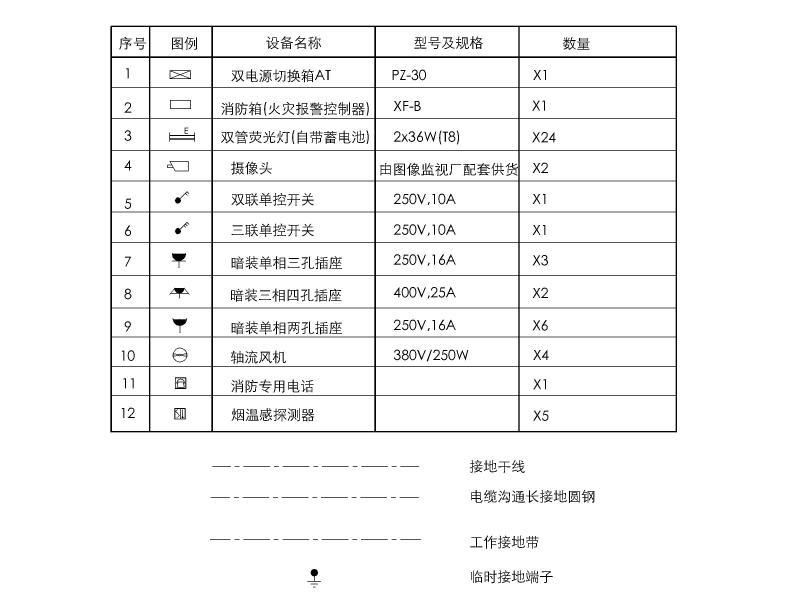

设备图例

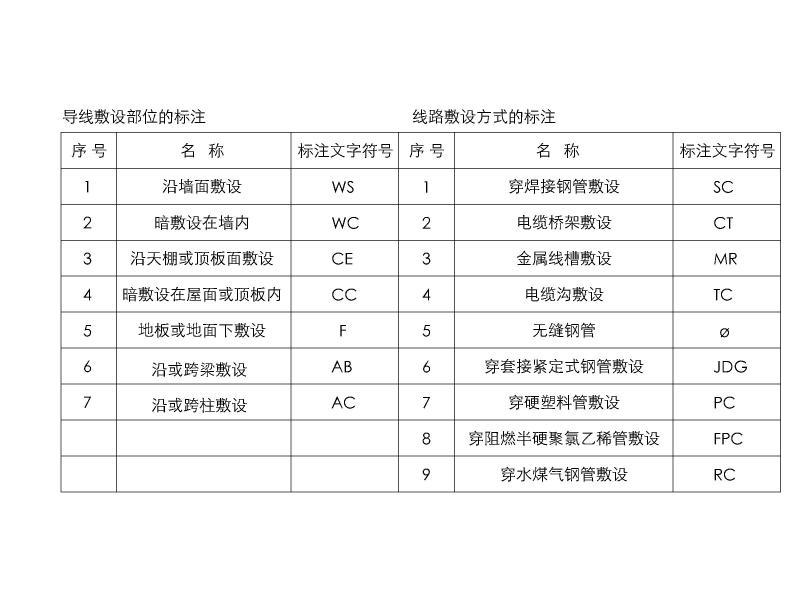

线路敷设


以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 住宅小区强电施工 - 1
    住宅小区强电施工 - 1
  • 住宅小区强电施工 - 2
    住宅小区强电施工 - 2
  • 住宅小区强电施工 - 3
    住宅小区强电施工 - 3
  • 住宅小区强电施工 - 4
    住宅小区强电施工 - 4
  • 住宅小区强电施工 - 5
    住宅小区强电施工 - 5
以上是部分截图,请下载附件后查看完整高清内容
