室外游泳池水处理工程水电施工大样图

资料简介
赚取积分

附件设计说明：有

附件详情

泳池设计说明
成人池工艺流程图
儿童池工艺流程图

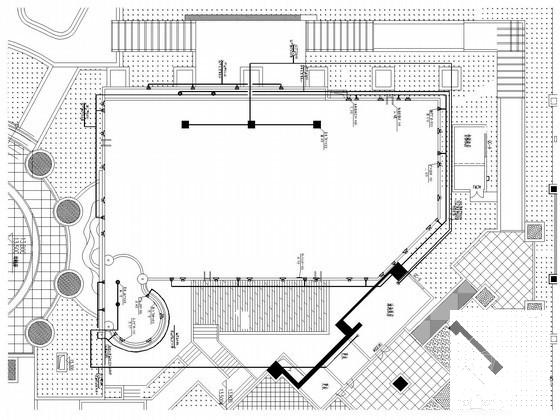

泳池回水管平面布置图
泳池给水管平面布置图
泳池电缆平面布置图
泳池配电系统图
机房平面布置图
机房管道布置平面图
泳池大样图
泳池大样图
机房电缆布置平面图

附件详情

该项目位于深圳，水池容积成人池+跌水池：V ＝696m3；儿童池池：V ＝16.5m3；泳池所有给排水管道采用UPVC材质,给.回水管材耐压1.0mpa以上管,各游泳池的初次充水水源及补水水源均为自来水,初次充满时间为48小时。设计范围：1.室外游泳池工程循环水处理系统与按摩系统。2.室外游泳池工程溢流、充水、补水、排空系统。
，共12张。

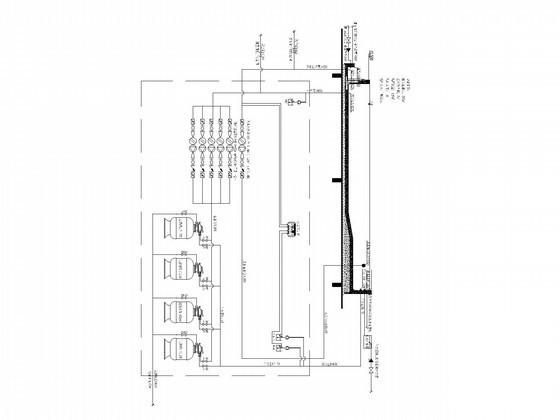

成人池工艺流程图

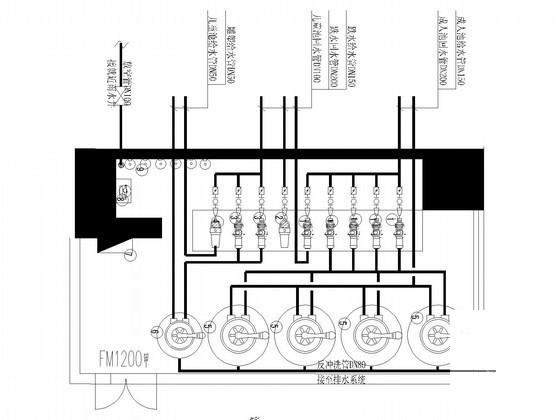

机房管道布置平面图

以下是附件的其中一部分截图，共3张，您也可以搜索更多您想要的资源

第 1 张图
第 2 张图
第 3 张图

以上是部分截图，请下载附件后查看完整高清内容
