人行悬索桥CAD施工图纸.dwg
附件详情 【项目概要】 桥梁用途：人行 桥梁净宽：2.0米 建筑宽度：2.3米 桥梁跨径：90米 矢跨比：1/12 预拱度：0.8cm 桁架高度：50cm 荷载：人群3.50kpa,风压0.3kpa 【图纸内容】 桥型布置图；桥梁平面图；桥面系示意图；桁架端部构造；栏杆构造图；锚碇构造图；索鞍构造图；索鞍钢筋构造；索塔构造图；索塔钢筋构造。 共14张CAD图纸 桥型布置图 桥面系构造图 索塔构造图
以下是附件的其中一部分截图，共9张，您也可以 搜索 更多您想要的资源
-

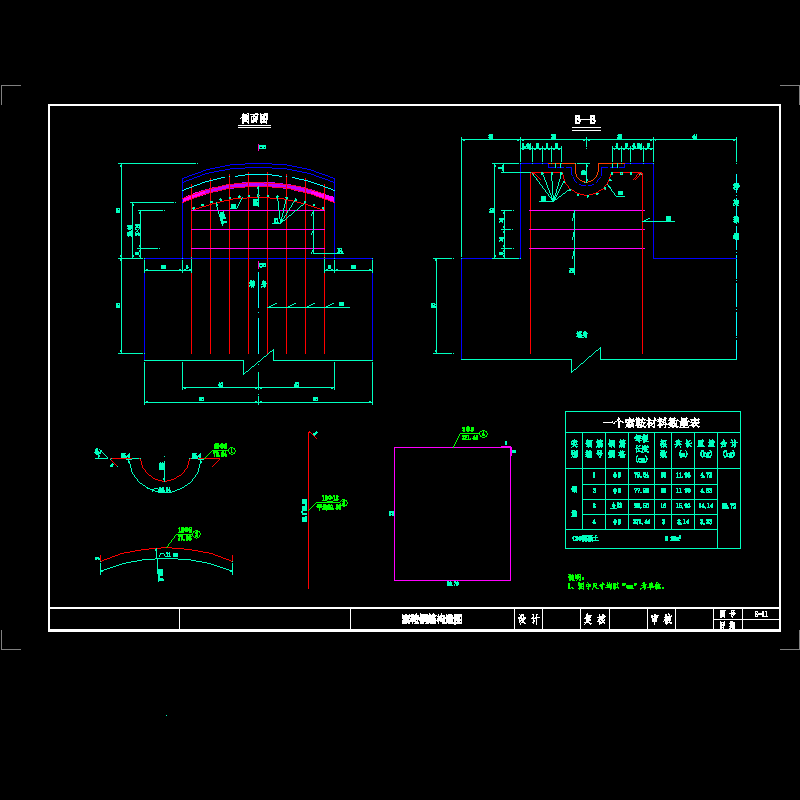

索鞍钢筋构造.dwg -

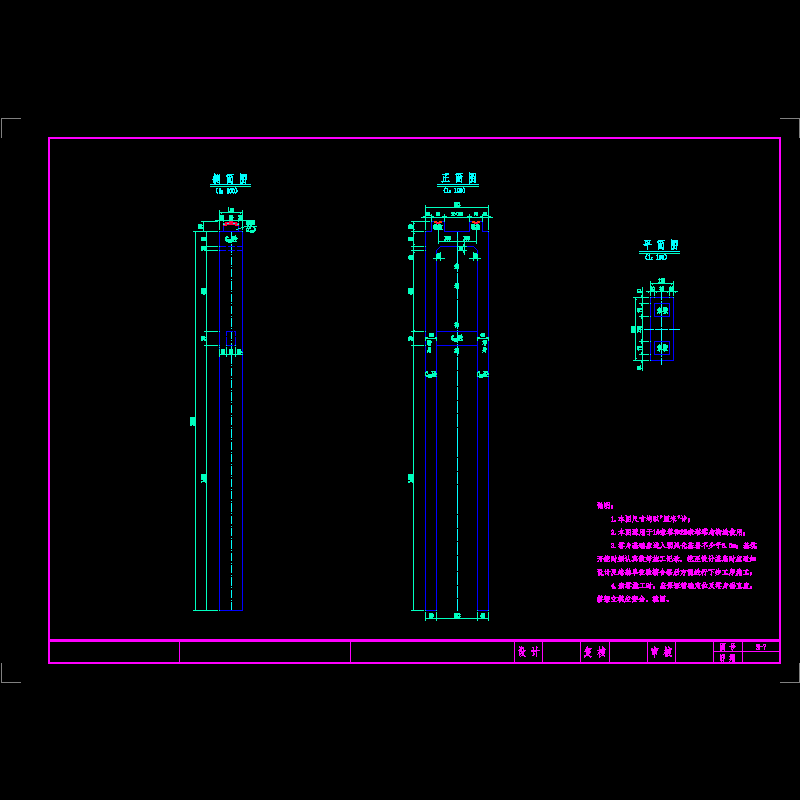

索塔.dwg -
索塔钢筋构造.dwg -
桁架端部构造.dwg -

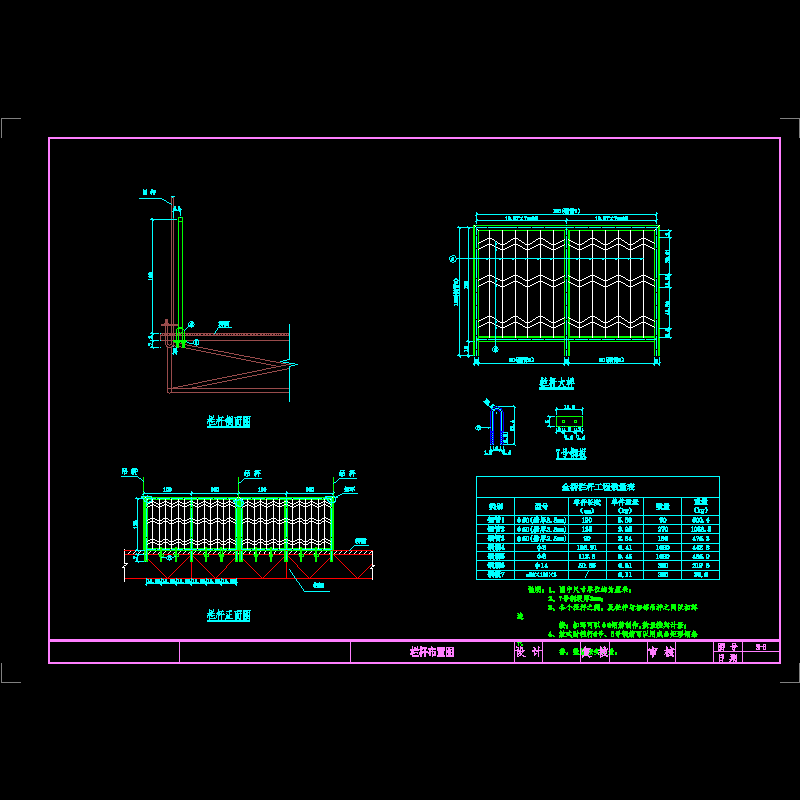

栏杆.dwg -
锚碇.dwg -
平面图.dwg
-
桥型布置图.dwg
-
索鞍.dwg
以上是部分截图，请下载附件后查看完整高清内容
