纺织制衣厂废水处理

资料简介
赚取积分

本废水处理工程共包括24张图纸。该资料包含：1.工艺施工总说明 2.工艺流程及高程图 3.构筑物平面布置图 4.管道平面布置图 5.设备房平面布置图和剖面图 6.沉砂池与格栅池平面图、剖面图 7.调节池、泵房平剖图 8.组合池平剖图 9.沉淀池平面图、剖面图 10.空气管道轴测图 11.污泥压滤泵管道、加药管道、污水管道、自来水管道轴测图

以下是附件的其中一部分截图，共24张，您也可以搜索更多您想要的资源

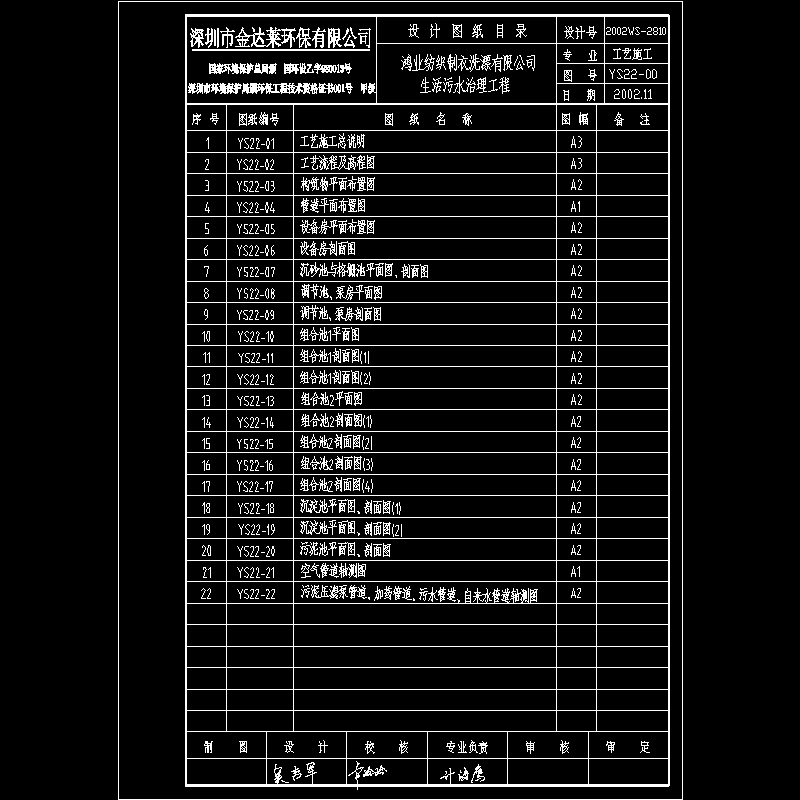

s00)目录.dwg

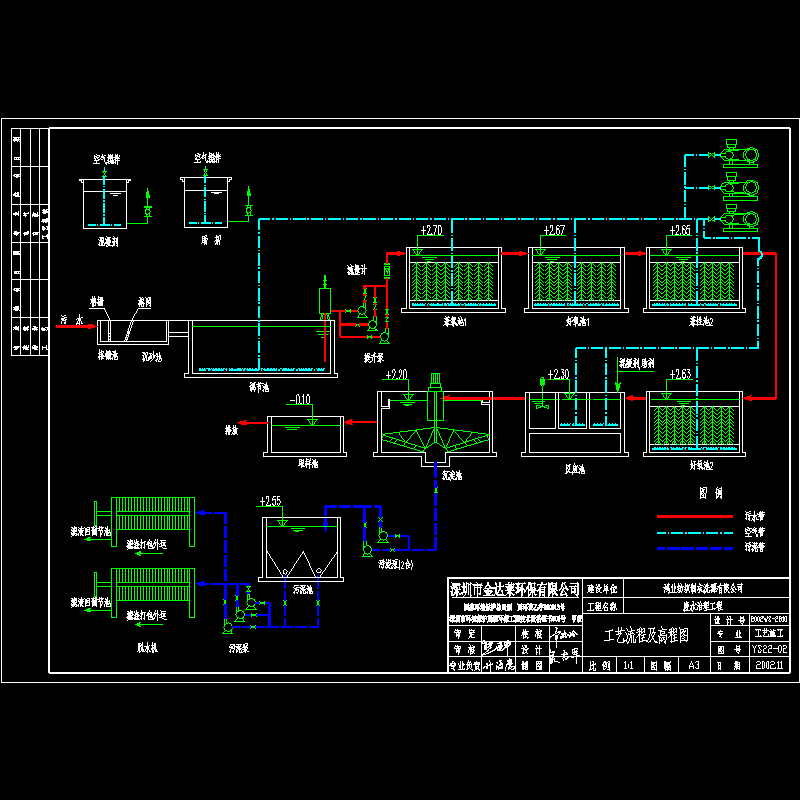

s02)工艺流程及高程图.dwg

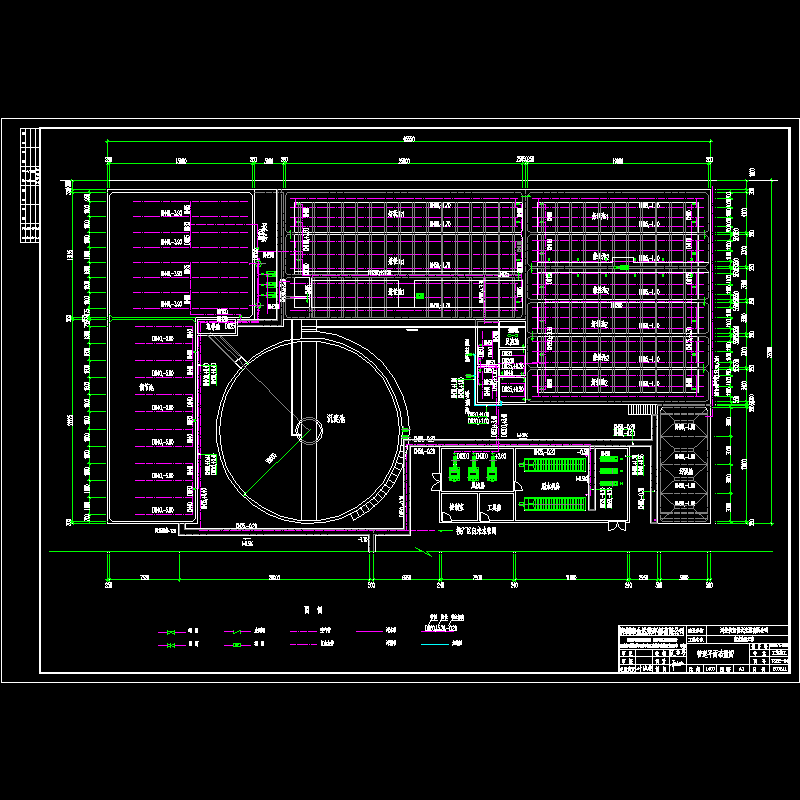

s03)构筑物平面布置图.dwg
s04)管道平面布置图.dwg

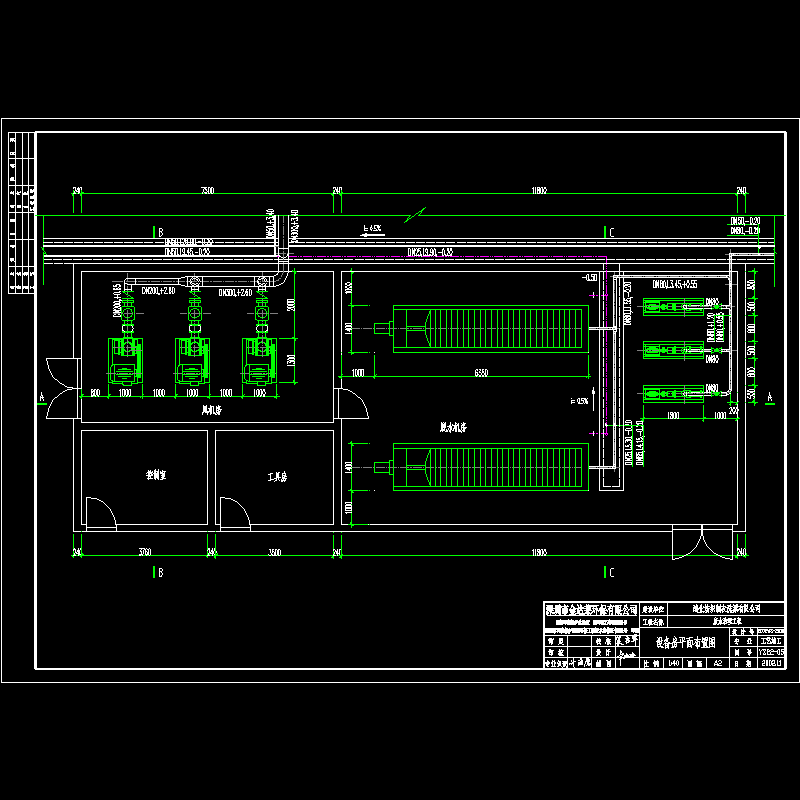

s05)设备房平面布置图.dwg
s06)设备房剖面图.dwg
s07)沉砂池与格栅池平面图、剖面图.dwg
s08)调节池、泵房平面图.dwg
s09)调节池、泵房剖面图.dwg
s10)组合池1平面图.dwg
s11)组合池1剖面图(1).dwg
s12)组合池1剖面图(2).dwg
s13)组合池2平面图.dwg
s14)组合池2剖面图(1).dwg
s15)组合池2剖面图(2).dwg
s16)组合池2剖面图(3).dwg
s17)组合池2剖面图(4).dwg
s18)沉淀池平面、剖面图(1).dwg
s19)沉淀池平面、剖面图(2).dwg
s20)污泥池平面、剖面图.dwg
s21)空气管道轴测图.dwg
s22)污泥压滤泵管道、污水管道、自来水管道轴测图.dwg
蒹性池吸泥方案1.dwg
蒹性池吸泥方案2.dwg
