叶形网架结构CAD图纸（15张）.dwg

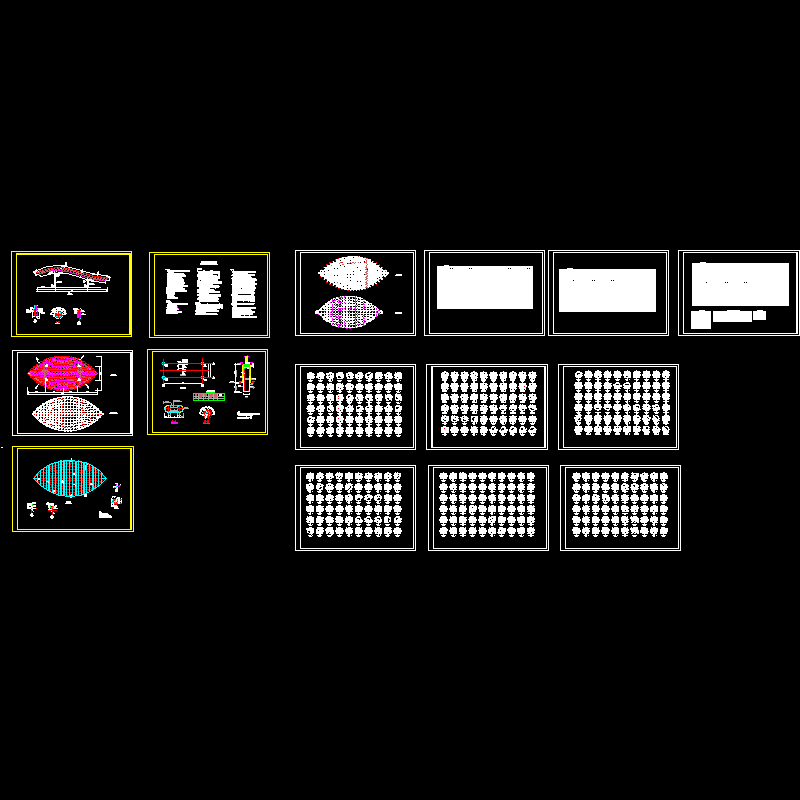

某叶形网架结构图 　　该资料为：某叶形网架结构图 　　结构型式：双层网架 　　节点类型：螺栓球 　　网格形式：正放四角锥 　　支承形式：下弦四根独立柱支承 　　基本风载：0.40kN/平米 　　该资料包含： 　　结构设计总说明、桩基础平面图、网架立面图、网架平面图、网架上弦布置图、屋面檩条布置图、网架腹杆布置图、网架下弦布置图、网架杆件明细表、螺栓球就详图共15张图纸。
