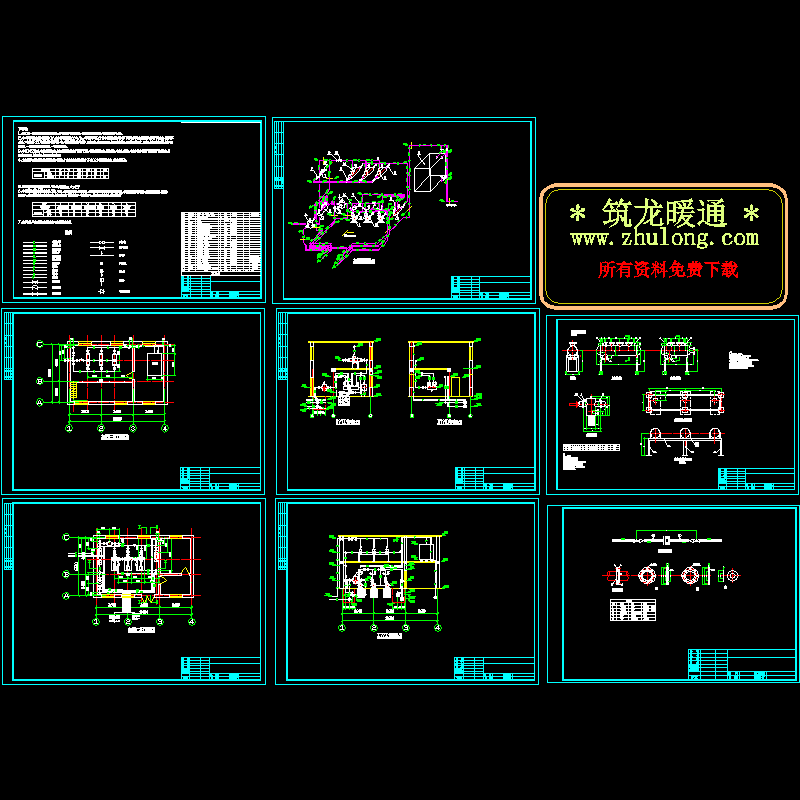

加热站设计CAD施工图纸

附件详情 该项目设计热负荷为4000KW，热水循环流量为126t/h。工程采用三台QSH—40型汽水混合器将厂区输送来的过热蒸汽混合成95℃的热水，供生活区采暖。三台100R—37型热水循环泵两用一备。考虑到凝结水回收成本、回收质量，该项目采用汽水混合式加热器，凝结水不做回收。由膨胀水箱溢流来的热水进入溢流水箱，一部分用于补给采暖系统，一部分用于洗涤。 　　 管径DN≤50时，管材为焊接钢管，丝扣连接；管径100≥DN＞50，管材为焊接钢管，焊接连接，弯头采用煨弯，弯曲半径为4DN；管径DN＞100时，管材为无缝钢管，焊接连接，弯头采用热压弯头；
