5层框架结构停车场结构施工方案图纸
-
建筑类别：交通建筑
-
建筑高度类型：多层建筑
-
建筑地上层数：5层
-
建筑地下层数：5层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架
-
基础形式 ：筏形基础,桩基础
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：6度抗震
-
雪压：0.2kN/平方米
-
参考图纸：35张
-
设计年代：近代
该附件为
2020
CAD
(-5+5)多层框架结构立体停车场结构施工图
项目概要：该项目位于贵阳市，地上5层地下5层停车场项目，现浇钢筋混凝土框架结构，
主要包括：基础锚杆布置图、基础平面布置图、标高柱结构施工图、标高梁结构施工图、标高板平法施工图等
CAD格式，约35张图纸
以下是附件的其中一部分截图，共7张，您也可以 搜索 更多您想要的资源
-

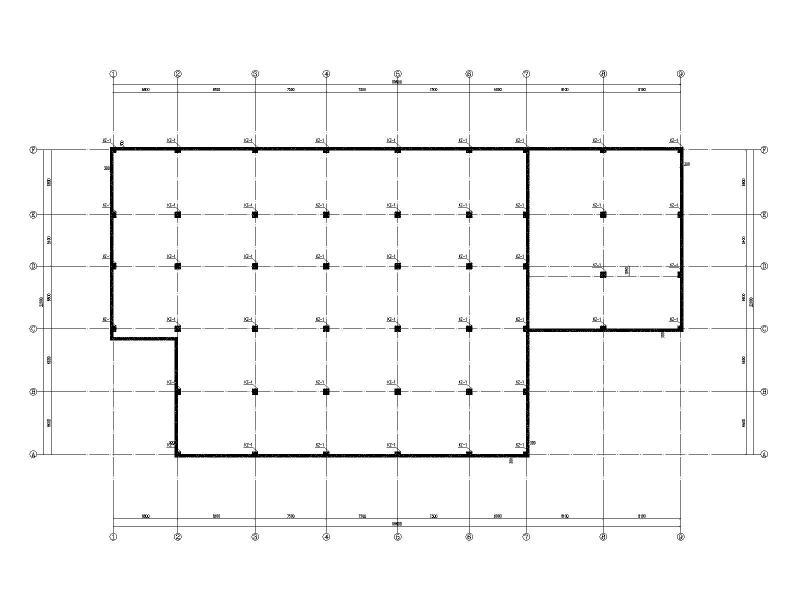

框架结构施工方案 - 1 -

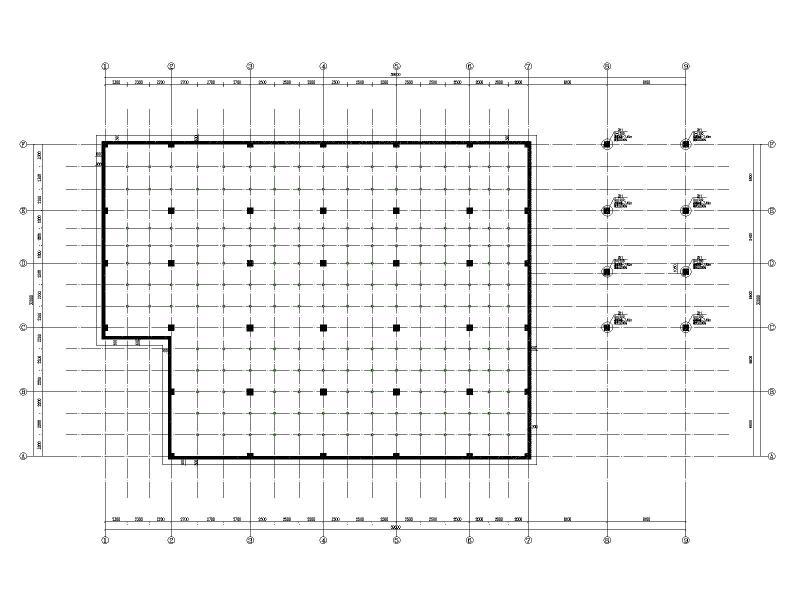

框架结构施工方案 - 2 -
框架结构施工方案 - 3 -
框架结构施工方案 - 4 -
框架结构施工方案 - 5 -
框架结构施工方案 - 6 -
框架结构施工方案 - 7
以上是部分截图，请下载附件后查看完整高清内容
