生态园道路排水CAD施工图纸(给水污水雨水).dwg

设计依据:《埋地塑料排水管道工程技术规程》 (CJJ143-2010);《室外排水设计规范》(2011年版) (GB50014-2006)   该项目布置给水管管径DN300,位于道路南侧车行道下。在地块适当位置预留给水支管,管径为DN200。给水管道工作压力为0.4MPa。管径DN400以下采用闸阀。给水管采用大开挖施工。一般管材与接口段采用离心铸造球墨铸铁管及配件,采用承插接口连接;小于10°的转角可采用借转。大于10°的转角,采用所选管材的标准弯头,并且在弯头转角处设置支墩。消火栓采用防撞型。DN300管道采用地面操作砖砌圆形立式闸阀井。给水管道在水平、竖向弯头、三通处应设置管道支墩。给水管道安装完毕后,需按验收规范要求做水压试验,球墨铸铁管试验压力应不小于0.8MPa。   ……   采用管径DN400采用Φ1000mm圆形砖砌雨水检查井(盖板式)。雨水口采用偏沟式雨水口,落底30cm。雨水口连接管管径均为DN300,坡度1%。布置在车行道下的雨水口连接管最小覆土为70cm,人行道及绿化带下最小覆土为60cm。污水与雨水管道竖向交叉处设置交叉井。   ……   污水开挖施工段采用Ф1000mm圆形混凝土污水检查井。井盖和井座采用钢纤维砼材料。检查井井盖均采用双层井盖,Φ700mm子盖采用玻璃纤维增强塑料,采用分离式安装。   ……   共计14张,设计于2015年

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

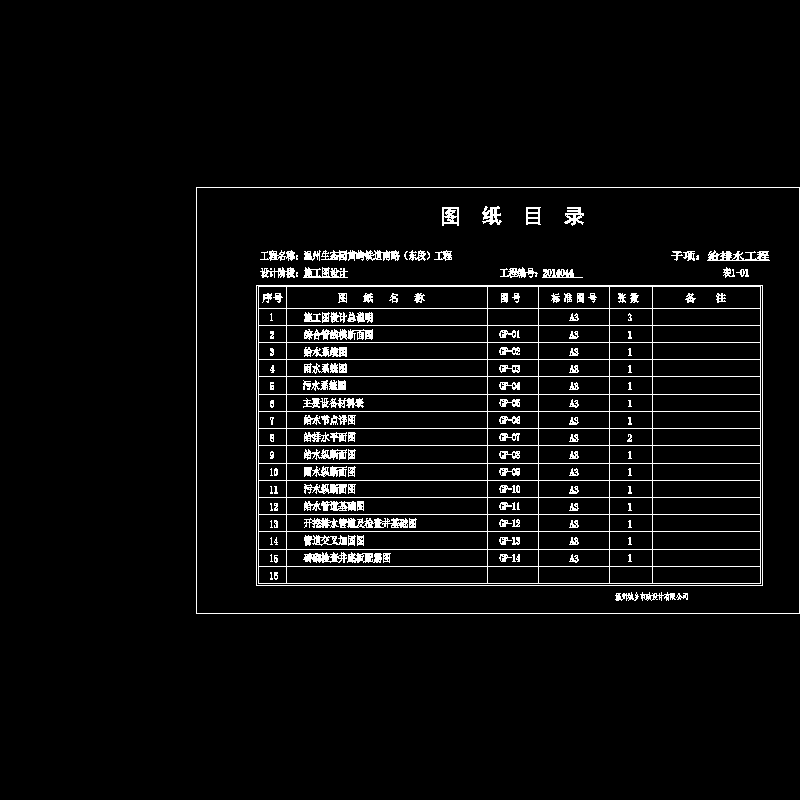

  • 图纸目录-铁道路.dwg
    图纸目录-铁道路.dwg

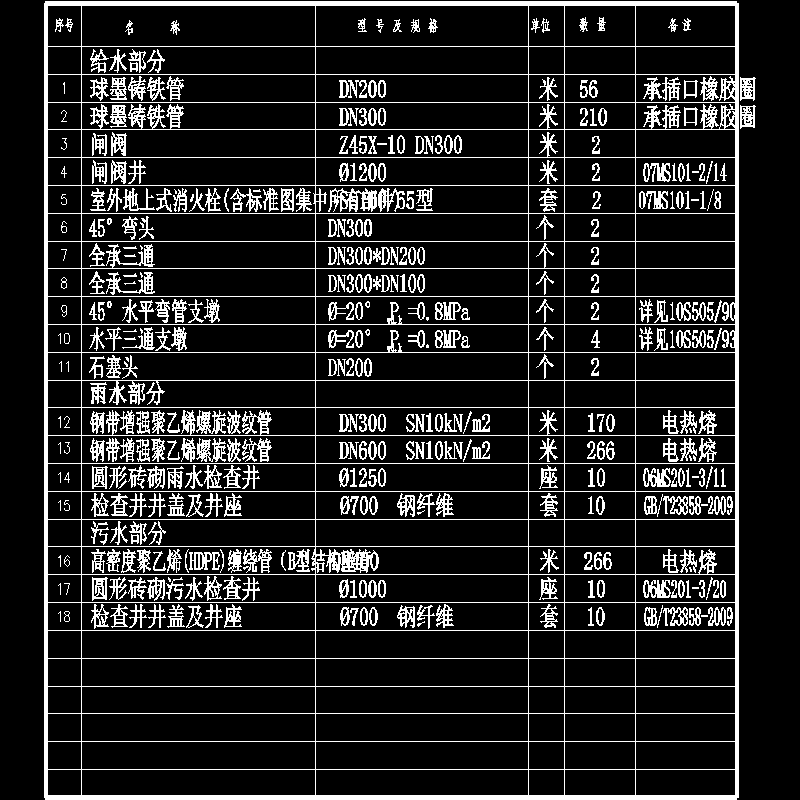

  • 铁道南路-给排水材料表.dwg
    铁道南路-给排水材料表.dwg
以上是部分截图,请下载附件后查看完整高清内容
