吸水井及二级泵房结构施工图纸

  • 建筑类别:工业建筑
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构, 钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 参考图纸:14张

附件详情

该项目是吸水井及二级泵房项目,该资料包含:结构设计总说明,资料目录及通用节点大样,底板钢筋平面图,壁板钢筋平面图,集水坑配筋,柱牛腿配筋,吊车梁 平面布置图 ,梁平法配筋图,板配筋图,柱平法配筋图,节点位置及详图,预留洞口平面位置图,值班室、控制室结构说明,吸水井结构图等共计14张图。

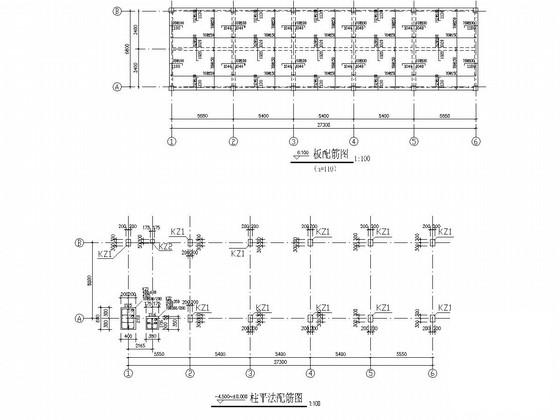

板配筋图

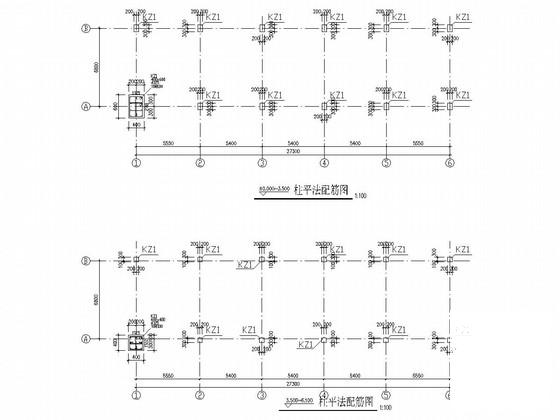

柱平法施工图

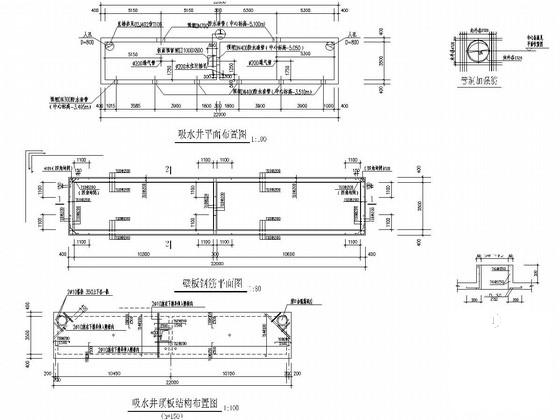

吸水井图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

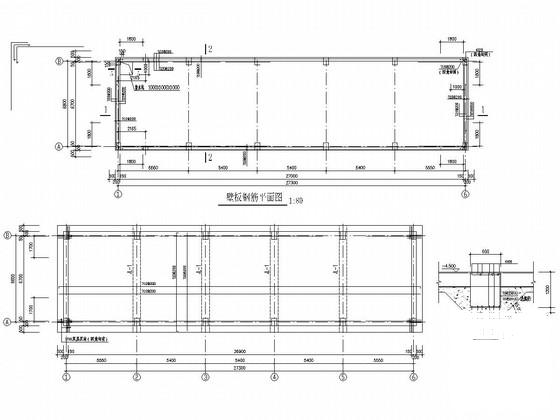

  • 结构施工图纸 - 1
    结构施工图纸 - 1
  • 结构施工图纸 - 2
    结构施工图纸 - 2
  • 结构施工图纸 - 3
    结构施工图纸 - 3
  • 结构施工图纸 - 4
    结构施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
