国内综合服务楼网架工程施工图纸

  • 建筑类别:住宅,办公,商业
  • 图纸设计深度:施工图
  • 建筑设计结构形式:钢结构
  • 钢结构:网架
  • 结构安全等级:二级
  • 风压:0.45kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:16张
  • 设计年代:近代

附件详情

北京某综合服务楼网架工程图
该资料为:北京某综合服务楼网架工程图
建筑面积约:1222平方米。
网架建筑设计结构形式:正放四角锥螺栓球节点网架。
支承条件:四周上弦柱点支承
基本风压:0.45KN/平方米
基本雪压:0.40KN/平方米
该资料包含:
结构设计说明 、网架预埋件图、网架平面图、网架安装图、网架材料表、螺栓球加工图、网架支座图共16张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

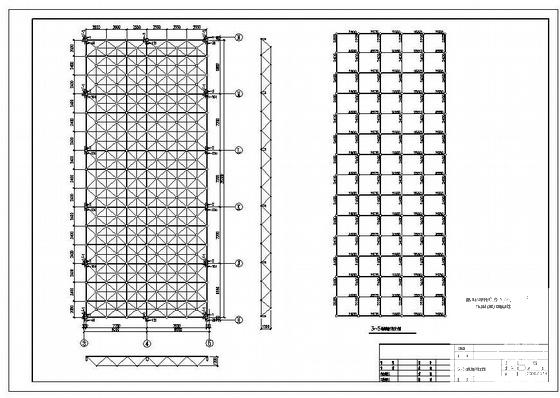

  • 工程施工图 - 1
    工程施工图 - 1
  • 工程施工图 - 2
    工程施工图 - 2
  • 工程施工图 - 3
    工程施工图 - 3
  • 工程施工图 - 4
    工程施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
