三栋3层异形柱框架结构C型低层住宅楼结构施工图纸

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 抗震设防烈度:6度抗震
  • 参考图纸:16张
  • 设计年代:近代

附件详情

本项目为江苏某普通的低层住宅,地上三层,结构体系为异形柱框架结构,基础为独立柱基,6度设防。

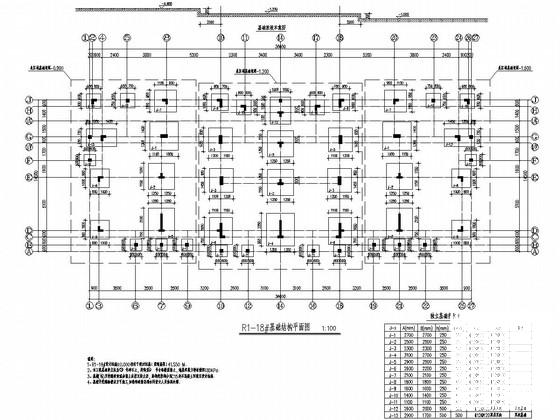

该资料包含: 结构设计说明 、基础结构平面图、基础详图、柱定位图、地梁配筋图、结构布置图、梁配筋图、 楼梯详图 等共16张图纸。

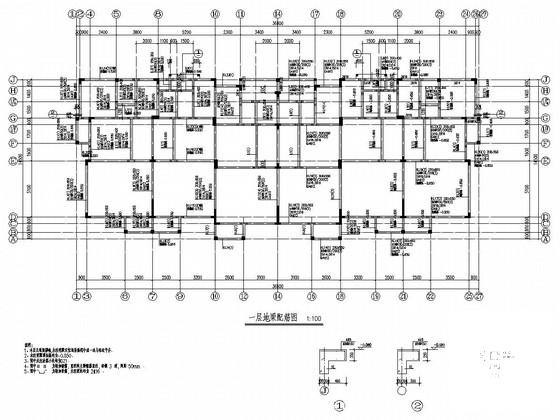

一层地梁配筋图

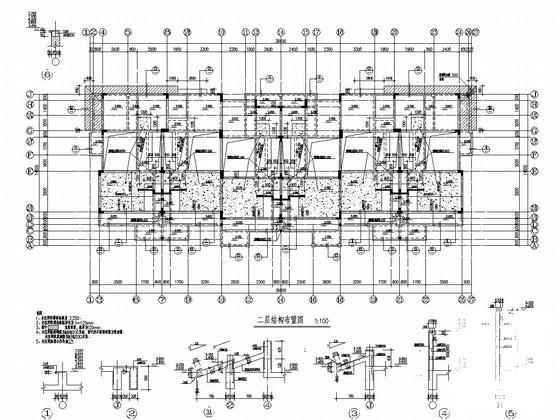

二层结构布置图

楼梯详图一

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 异形柱框架住宅楼 - 1
    异形柱框架住宅楼 - 1
  • 异形柱框架住宅楼 - 2
    异形柱框架住宅楼 - 2
  • 异形柱框架住宅楼 - 3
    异形柱框架住宅楼 - 3
  • 异形柱框架住宅楼 - 4
    异形柱框架住宅楼 - 4
以上是部分截图,请下载附件后查看完整高清内容
