地上2层框架结构办公楼结构设计施工大样图
- 建筑类别：办公
- 建筑高度类型：多层建筑
- 建筑地上层数：2层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：7度抗震
- 风压：0.35kN/平方米
- 雪压：0.55kN/平方米
- 参考图纸：10张
- 设计年代：近代
附件详情
该附件为安徽某办公楼，地上二层，建筑设计结构形式为框架结构，建筑高度为8.1米，基础为独立基础，7度设防。
该资料包含：
结构设计说明

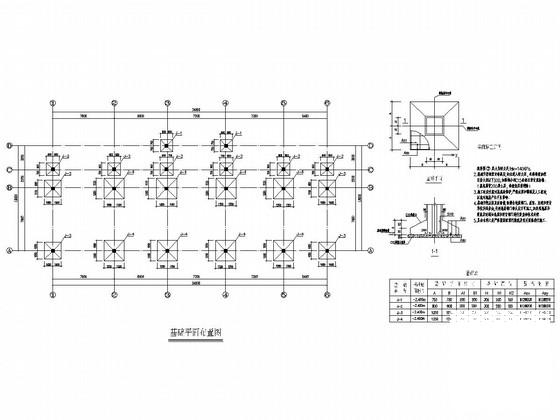

、基础
平面布置图
、柱平法施工图、梁平法施工图、结构施工图、楼梯大样图等共10张图纸。

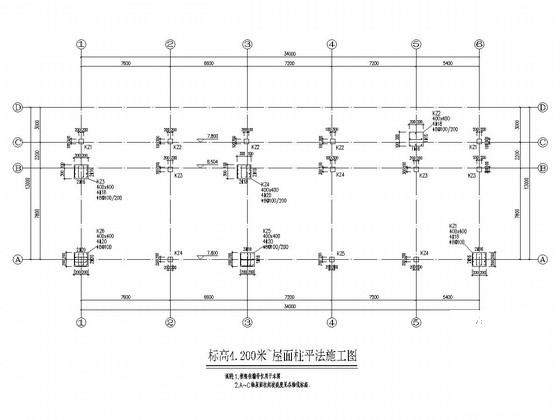

标高4.200米~屋面柱平法施工图

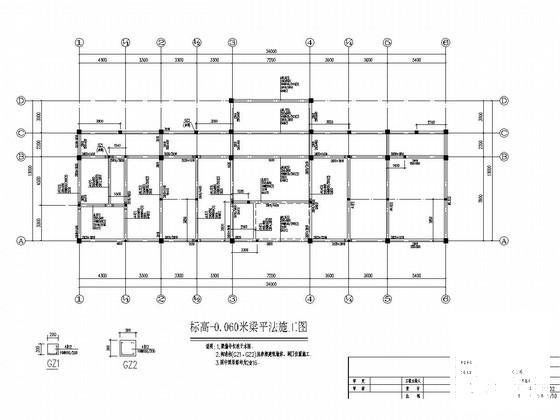

标高-0.060米梁平法施工图

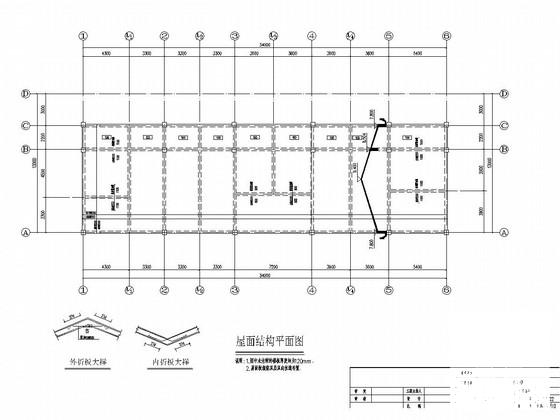

屋面结构平面图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
办公楼框架结构设计 - 1 -
办公楼框架结构设计 - 2 -
办公楼框架结构设计 - 3 -
办公楼框架结构设计 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-05
- 评论次数：0
- 浏览次数：0
- 文件大小：0.42 MB
- 收藏次数：0
-
文件名称：
附件-995888088807968588568.zip
办公楼框架结构设计下载
