农民新村道路排水系统施工大样图

附件详情

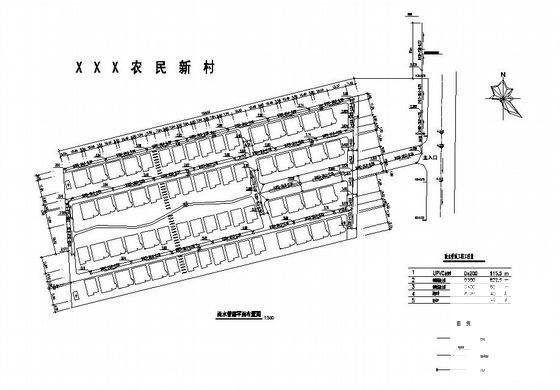

浙江某农民新村道路排水系统图纸
1、图中尺寸均以米计，尺寸比例1：500。排水管根据实际地形埋设，标高、坡度如图.标高为井底标高。
2、室外排水总管采用钢筋混凝土管。化粪池与检查井连接管采用De200UPVC加筋管。
这份参考资料主要包括设计说明、总平面布置图、道路平面布置图、道路断面图、污水 管道平面布置图、雨水管道 平面布置图 及检查井大样图 等，共6张图纸。
