花篮造型索膜结构工程施工图纸

  • 建筑类别:园林建筑
  • 图纸设计深度:施工图
  • 建筑设计结构形式:钢结构
  • 钢结构:膜结构
  • 参考图纸:6张
  • 设计年代:近代

附件详情

青岛某花篮造型索膜结构工程图
该资料包含:方案图、基础施工图、结构型号图、结构透视图、结构平面图、结构立面图、构件位置详图、构件加工详图、 节点详图 、索膜 结构施工图


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

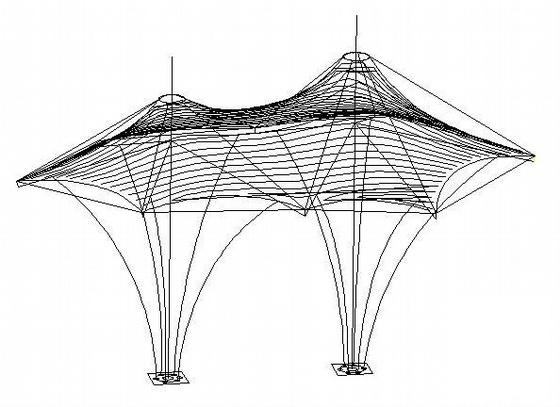

  • 工程结构施工图 - 1
    工程结构施工图 - 1

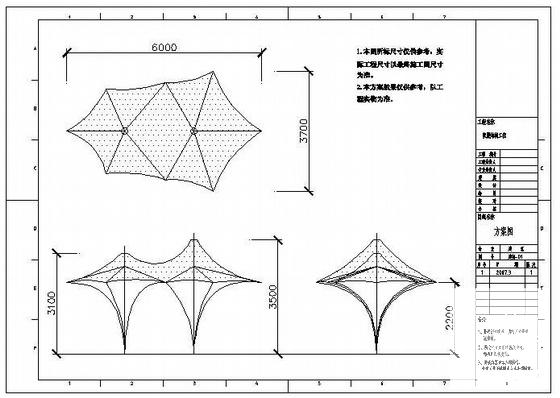

  • 工程结构施工图 - 2
    工程结构施工图 - 2
  • 工程结构施工图 - 3
    工程结构施工图 - 3
  • 工程结构施工图 - 4
    工程结构施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
