枢纽重力坝变形测控CAD图纸
大坝观测图。是对某枢纽重力坝变形及位移测控的一些图纸。有水平位移、垂直变形等测控布置图。有总平面图、典型坝段剖面图等。
以下是附件的其中一部分截图，共15张，您也可以 搜索 更多您想要的资源
-
3#坝段内观.dwg -
4#坝段内观.dwg -

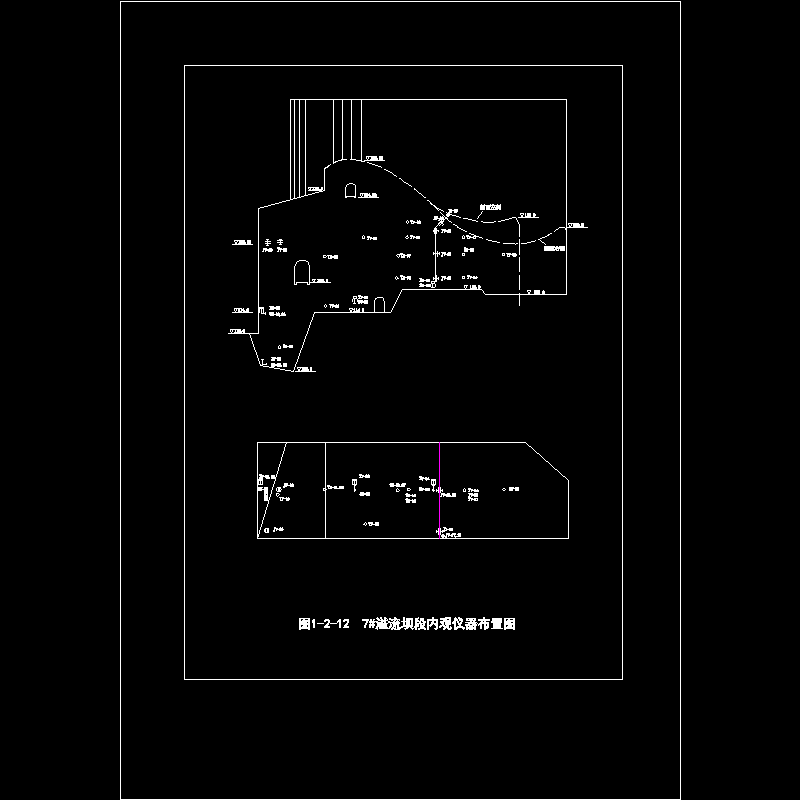

7#坝段内观.dwg -

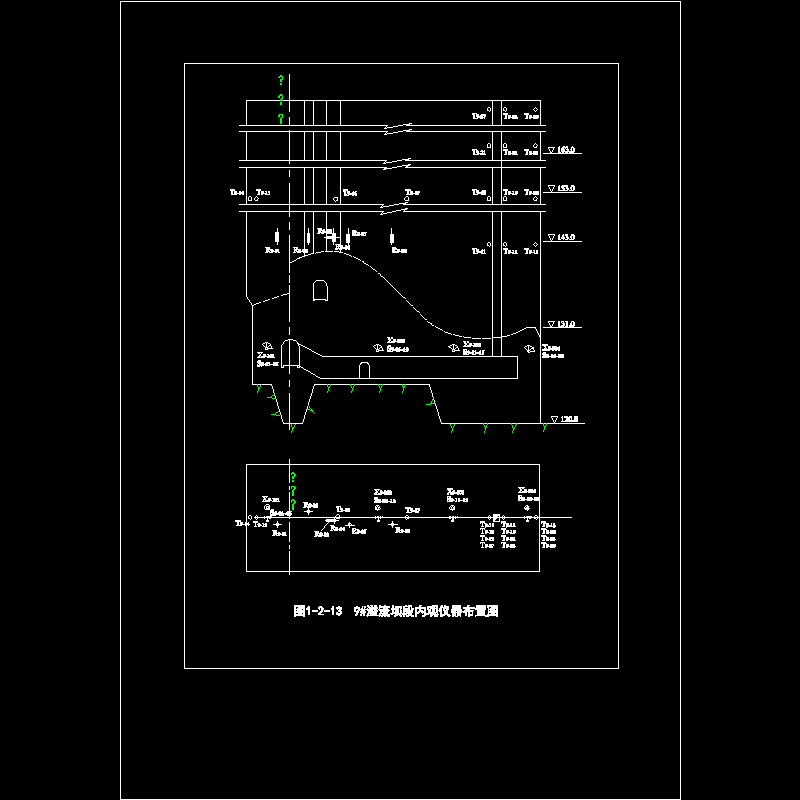

9#坝段内观.dwg -

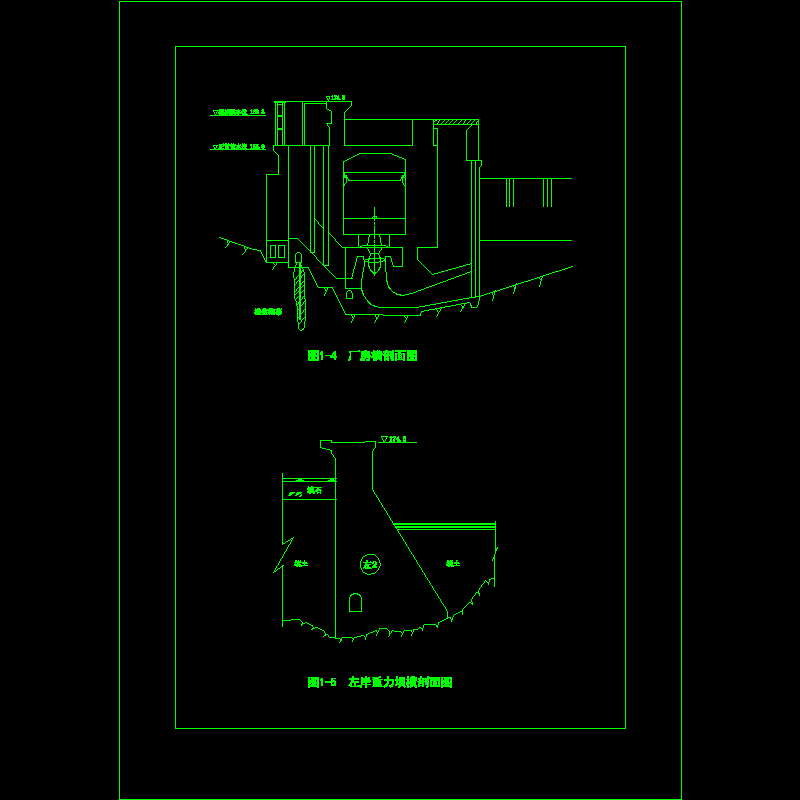

dh厂房左岸剖面图.dwg -
dh坝顶垂直位移平面图.dwg -
dh坝顶水平位移平面图.dwg
-
dh大坝剖面图.dwg
-
dh廊道垂直位移平面图.dwg
-
dh廊道水平位移平面图.dwg
-
dh枢纽平面图-总报告.dwg
-
dh枢纽平面图.dwg
-
三向测缝计.dwg
-
大坝变形系统.dwg
-
左岸重力坝剖面图.dwg
以上是部分截图，请下载附件后查看完整高清内容
