三角挂蓝设计CAD图纸

附件详情

本挂蓝加工安装均简单，可承载跨度不大于120m悬臂 现浇箱梁 。
挂篮主纵梁采用I55B工字钢组焊而成；前上横梁为2I45B工字钢组成的焊接梁结构，后上横梁由型钢组焊而成；后锚采用在箱梁顶预留眼孔穿锚杆，利用分配梁的合理分配形式形成后锚系统；挂篮外模采用新制大块钢模，内模采用组合钢模，内外模骨架均由型钢焊接组拼而成。

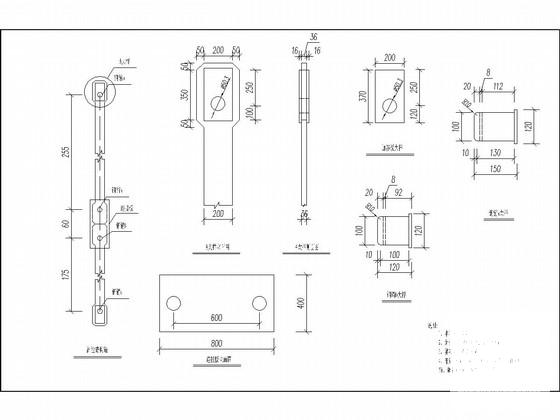

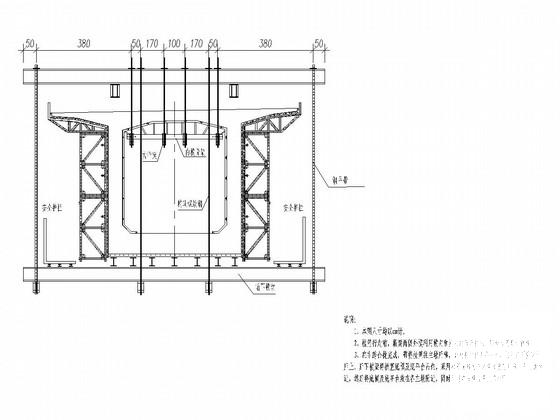

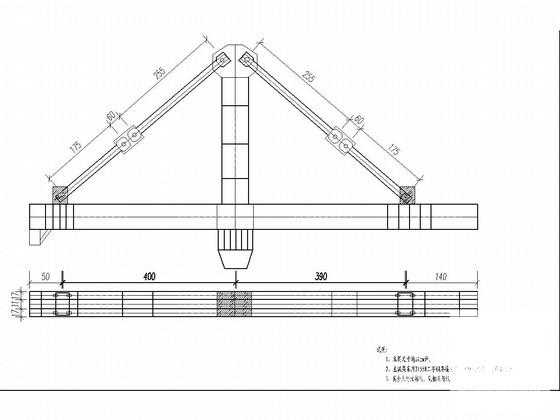

图纸含：挂篮总体布置图、斜拉带构造图、挂篮主纵梁构造图……共计5张。
