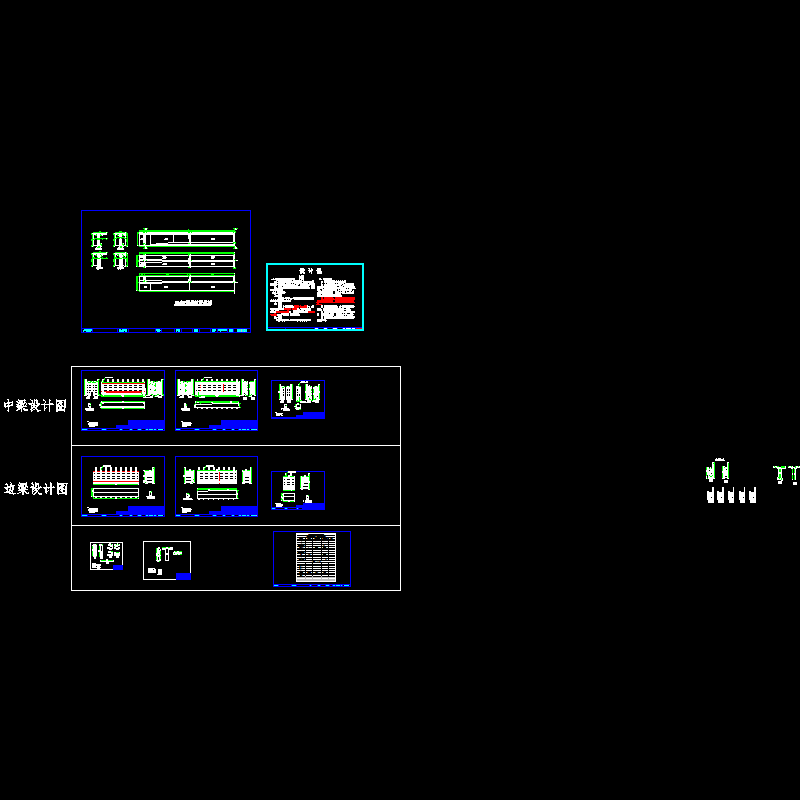

30米T型梁模板设计CAD图纸（11张）

设计要点： 　　 1：此设计按正交（0°）横坡为2%，可根据不同的横坡进行调节，即中梁模板1套，翼板坡度为±2%（上下坡各1侧），边梁外模板0.5套，横坡为-2%,为可上调满足内外边梁混泥土浇筑。 　　 2：梁长调整：根据施工方要求按最长梁30.44米设计，在梁两端进行粱长调整。 　　 3：模板倒角处理，为便于模板更易脱模，模板倒角均设计为R50mm圆角。 　　 4: 所有连接眼孔均为18x24条形眼孔，并用螺栓连接，模板均为平口对接。 　　 5: 请确认设计图纸准确无误后签字确认加工。 　　...... 　　主要材料： 　　 1：板材 　　 面板为δ=5mm，连接筋及其它所需面板小件均为δ=10mm钢板 　　 2：型材 　　 立柱=120槽钢（边梁为=120槽钢），连架槽钢=120（边梁为=120槽钢）,背架槽钢=120（边梁为=120槽钢），斜撑槽钢=80（边梁为=120槽钢），横向肋筋=80槽钢。 　　 3：螺杆 　　 对拉螺杆M20。边梁横坡调节螺杆M24。 　　...... 　　设计于2010年，共11张CAD设计图。
