高速公路工程L=10M空心板模板设计图纸CAD（30张2013年）
附件详情
外边梁立体图、中梁立体图、模板明细表
★空心板外模★
-L=10M空心板梁(0°/5°/10°/15°/30°/40°45°)按45°制作模板其它通用（端模图）
L=10M空心板梁断面示意图：
外侧板跨端断面、内侧板跨端断面、中板跨端断面、中板跨中断面、内侧板跨中断面、外侧板跨中断面
L=10M空心板梁断面配模图：
中板跨端断面配模图、内侧板跨端断面配模图、外侧板跨端断面配模图
L=10M空心板梁模板图3张
★空心板内模★
L=10M空心板梁芯模断面配模图、L=10M空心板梁芯模板图、L=10M空心板梁芯模板图、L=10M空心板梁芯模连接杆图
……
共计30张，绘制于

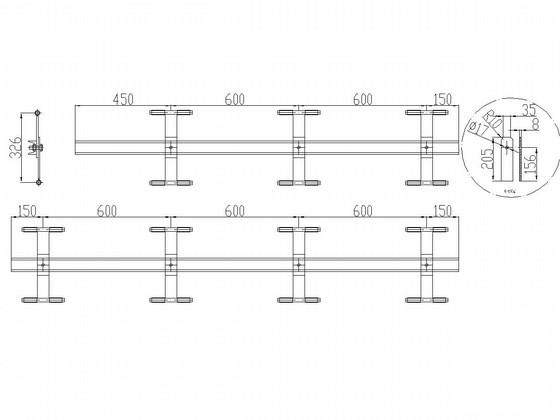

L=10M空心板梁芯模连接杆图
L=10M空心板梁芯模板图

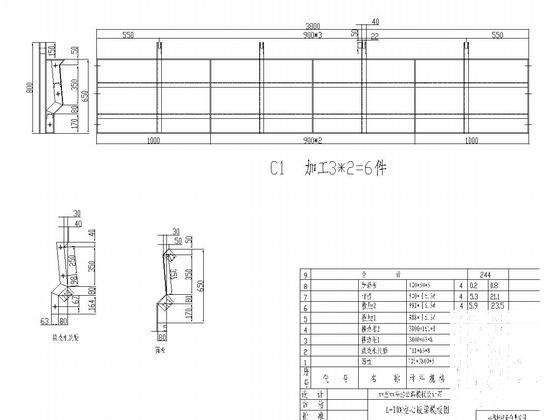

L=10M空心板梁模板图

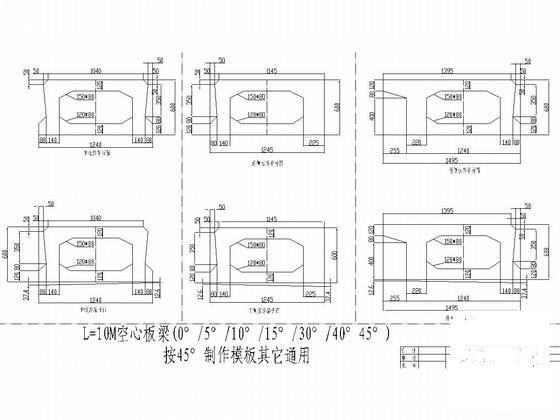

L=10M空心板梁断面示意图

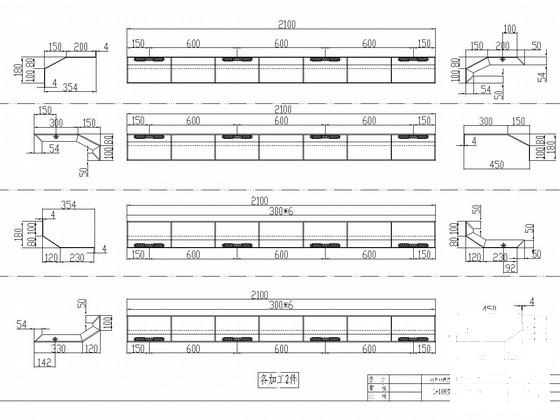

L=10M空心板梁端模图15°
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-12-28
- 评论次数：0
- 浏览次数：0
- 文件大小：1.82 MB
- 收藏次数：0
-
文件名称：
附件-995798869869998700.rar
