1288平米地上两层俄罗斯风情酒店结构施工大样图

附件详情

该项目是俄罗斯风情酒店项目，总建筑面积1288.1平方米，地上2层，框架结构，7度设防，建筑高度19米，长31.200米，宽26.080米，该项目采用预应力钢筋混凝土静压桩基础；桩径为D＝400。桩型为AB型，桩尖采用锯齿形桩尖。基础设计等级为丙级。

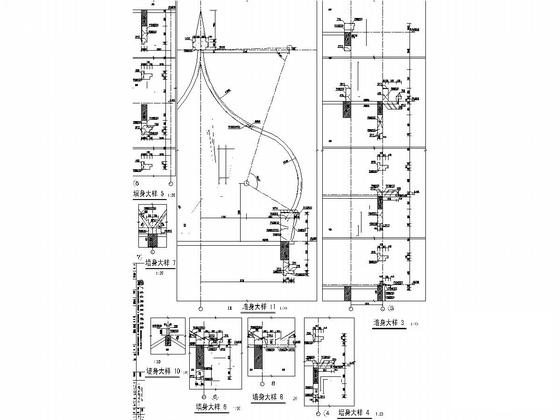

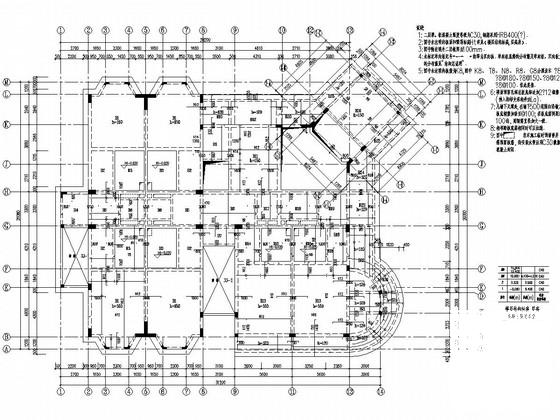

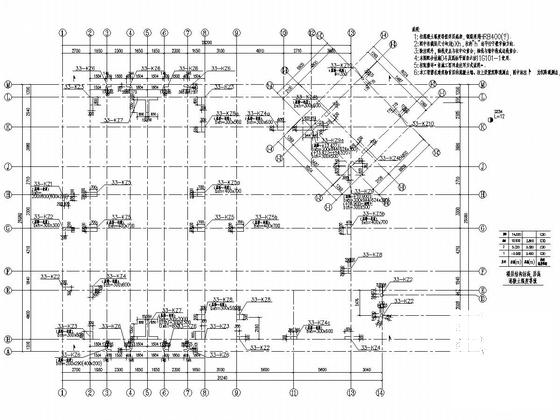

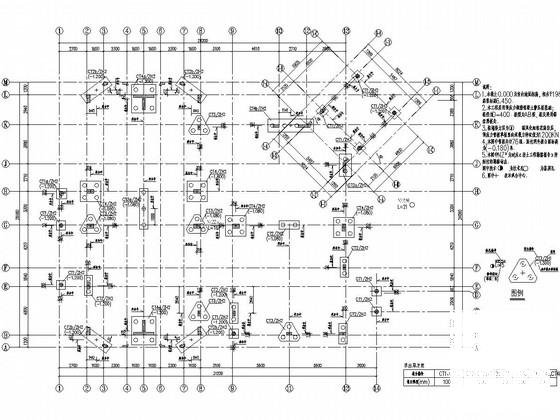

结构专业该资料包含：混凝土结构设计总说明，梁配筋大样及平面表示法说明，坡屋面平法表示法说明，楼梯构造通用图及说明，柱表及平法列表注写方式说明，预应力混凝土管桩通用说明及桩表，承台大样图，基础图，梁板、模板图等共计21张图。

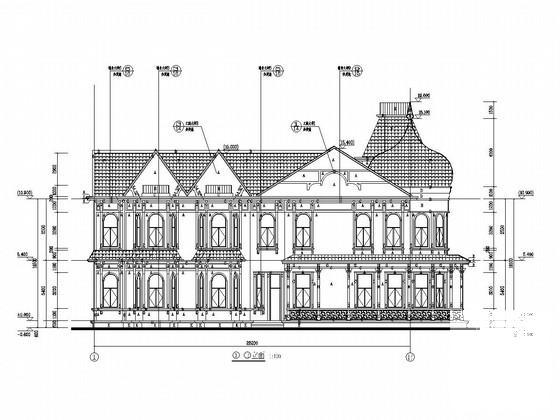

建筑专业该资料包含：建筑设计统一说明，做法表，平面图，立面图，剖面图，门窗、卫生间大样图，墙身大样图等共计18张图。
总计39张图。分享投稿时间：近几年9月。
