一套3层商场消防设计CAD施工图纸

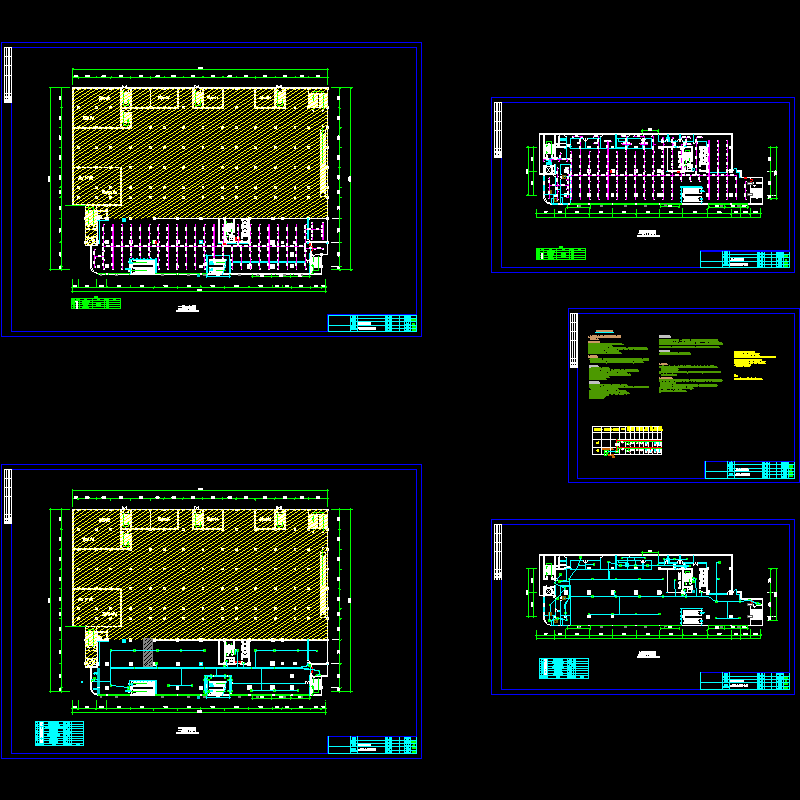

附件详情 某商场消防设计图，1）该项目采用区域报警控制系统,设区域报警控制器设在二层服务台 。2）在该建筑内走道及各房间均设置感烟探测器。3）探测器与灯具的水平净距应大于0.2m；与自动喷水头的净距应大于0.3m；与墙或其它遮挡物的距离应大于0.5m。4）在适当位置设手动报警按钮。手动报警按钮底距地1.4m。5）在消火栓箱内设消火栓报警按钮。接线盒设在消火栓的开门侧。 　　 本图纸含施工说明、系统图、火灾自动报警图、火灾自动喷淋图等等。
